INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

Comgás

Substituir a atual linha de gas que abastece a cidade de Piracicaba suspensa na ponte existente por uma linha enterrada.

Destaque: Execução da travessia sob o Rio Piracicaba pelo método - Perfuração Horizontal Direcional em solo rochoso.
Construção:
Cliente: Companhia de gás de São Paulo
Local: Piracicaba - SP
Execução: Cruzamentos sob rio
Furos: 1 Furos - Ø20"x 282m e 1 furo Ø20"x 72m
Tubo Condutor: Aço carbono Ø10"

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

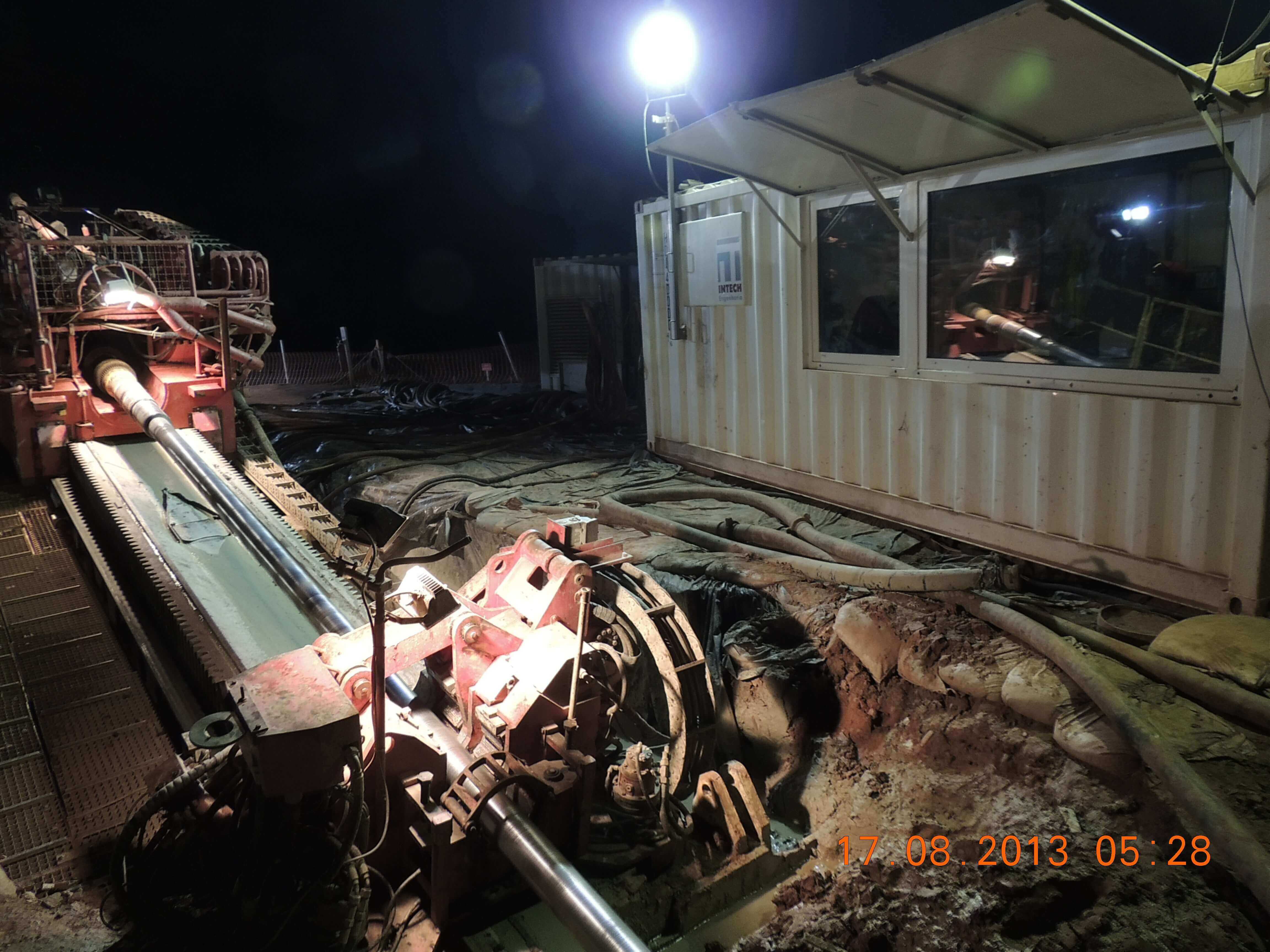

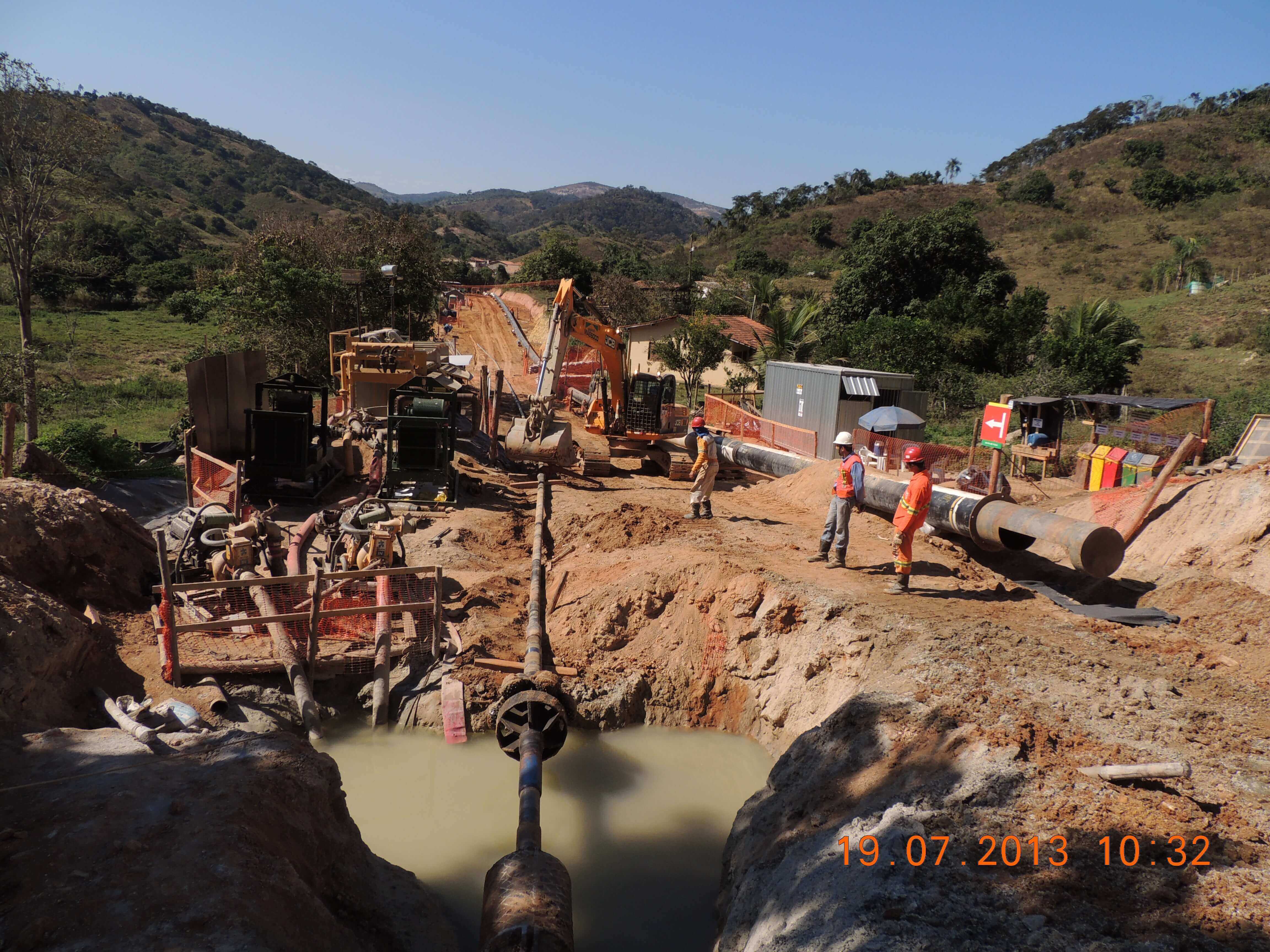

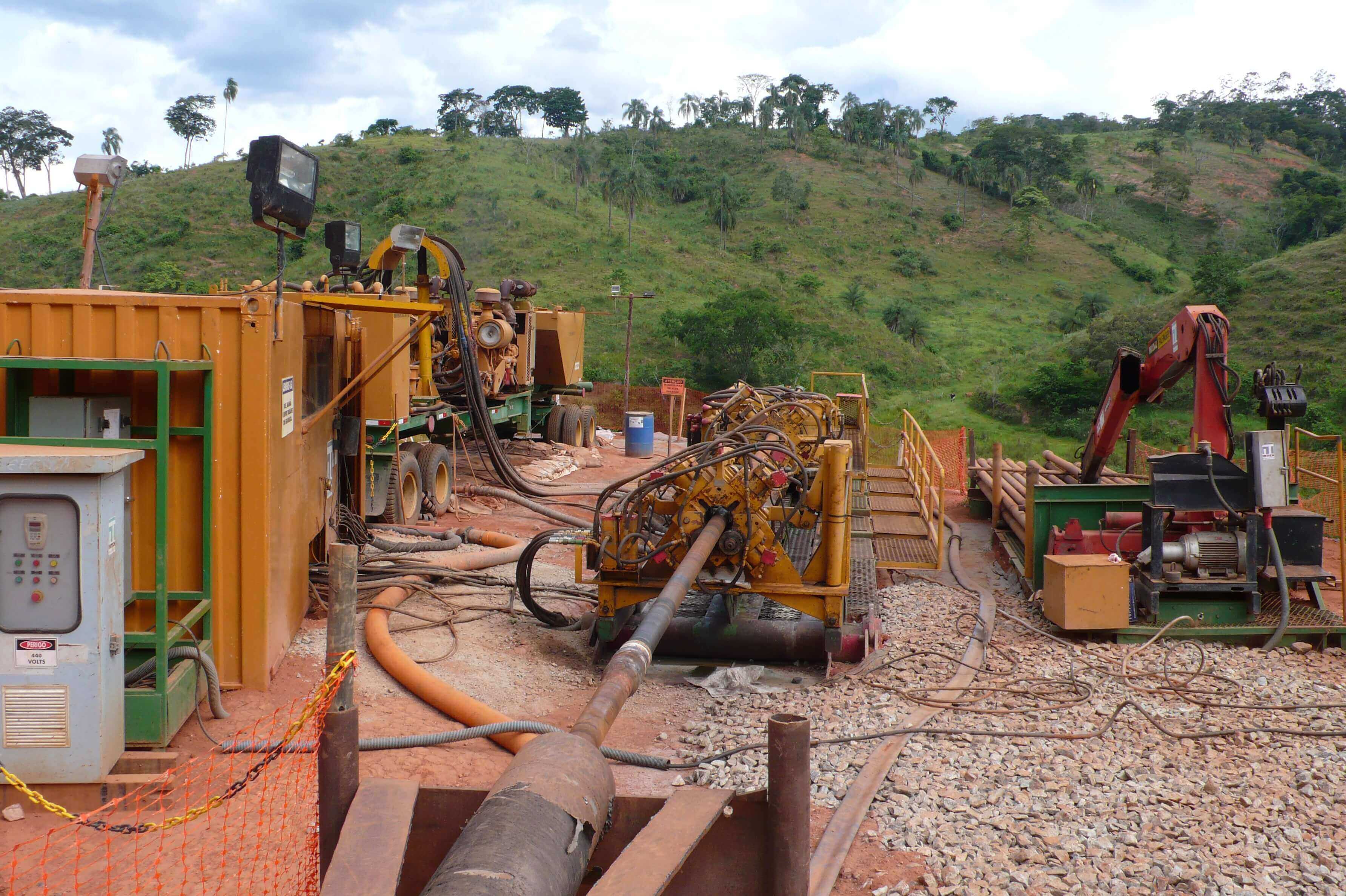

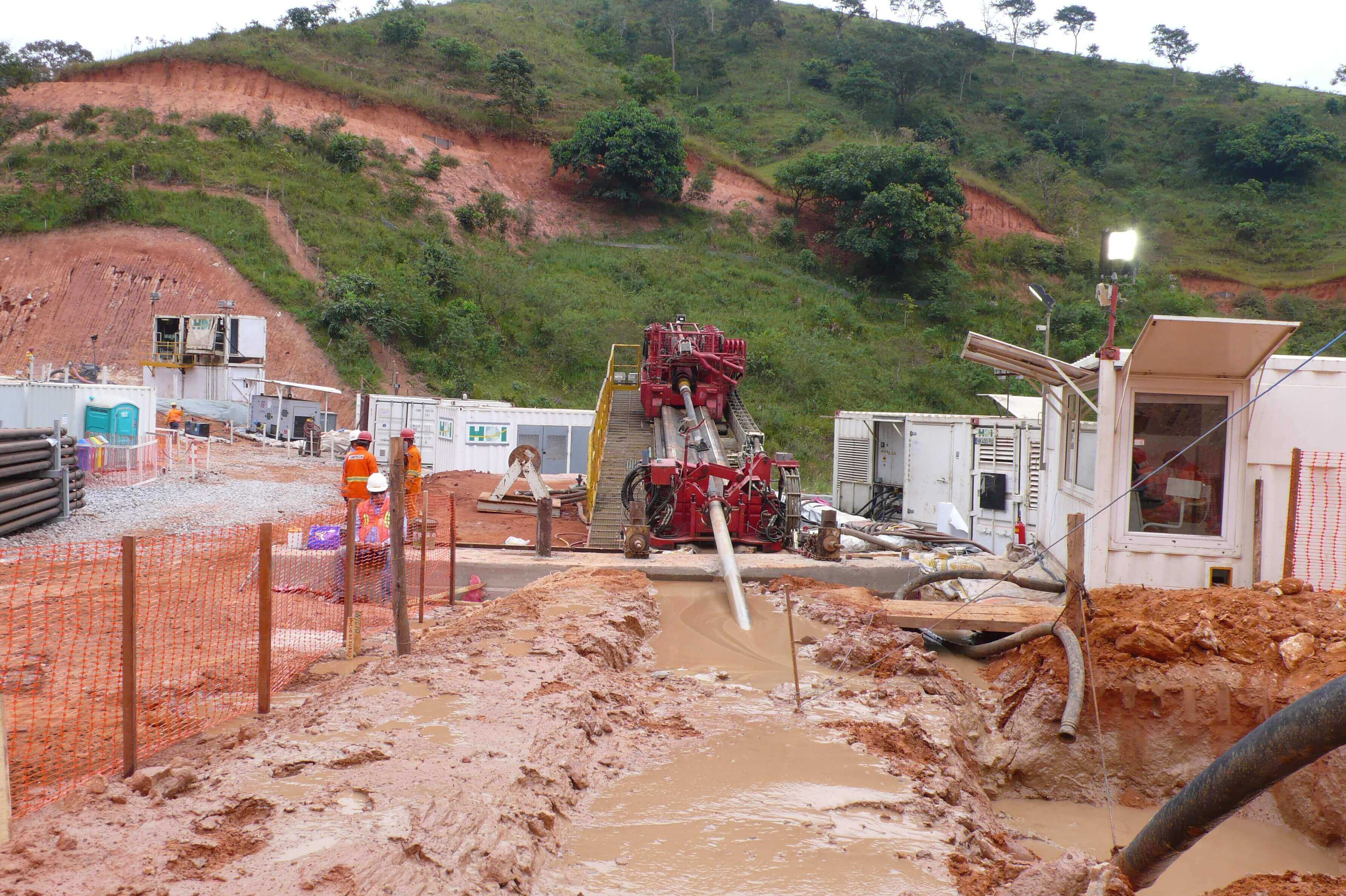

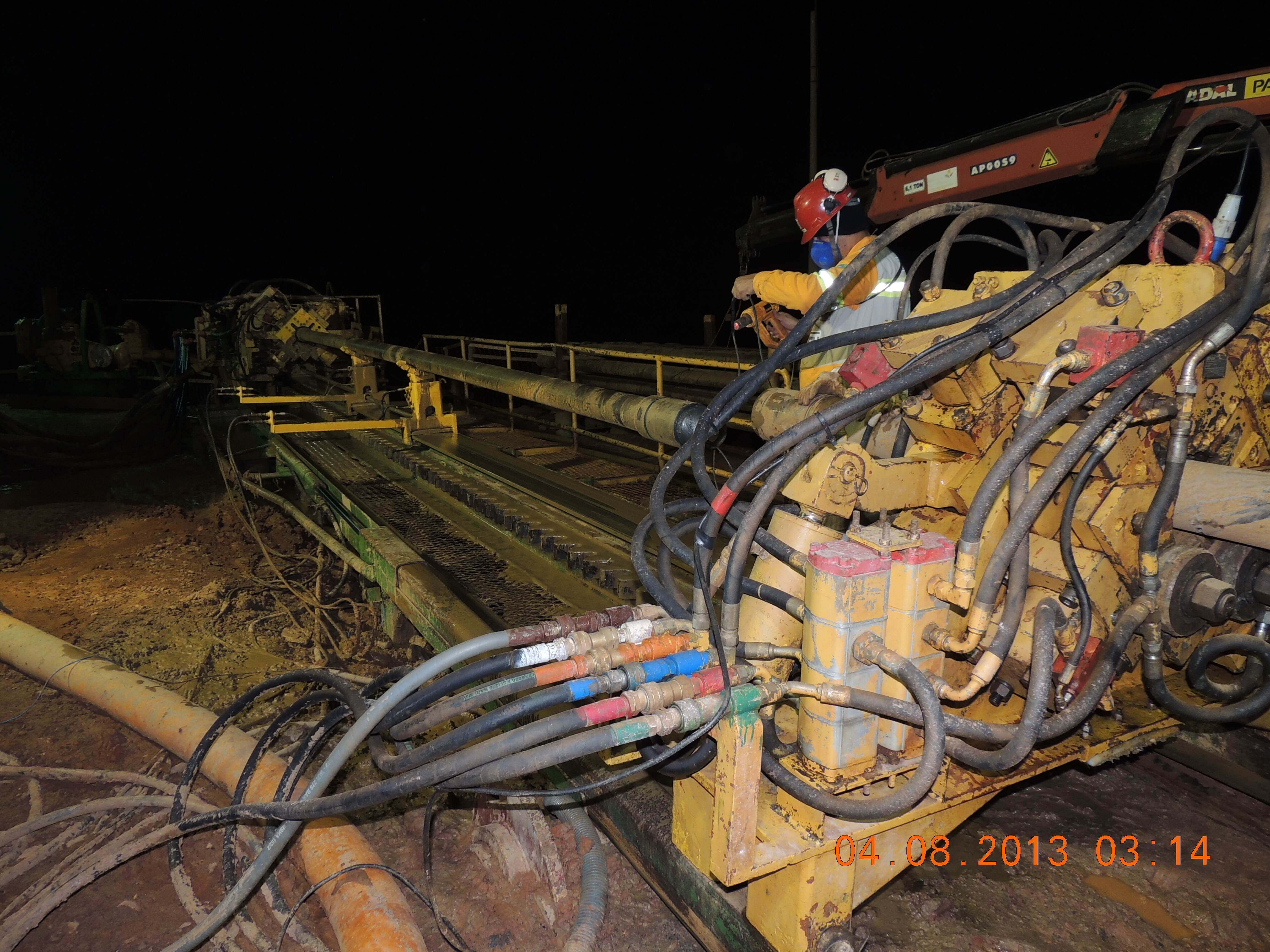

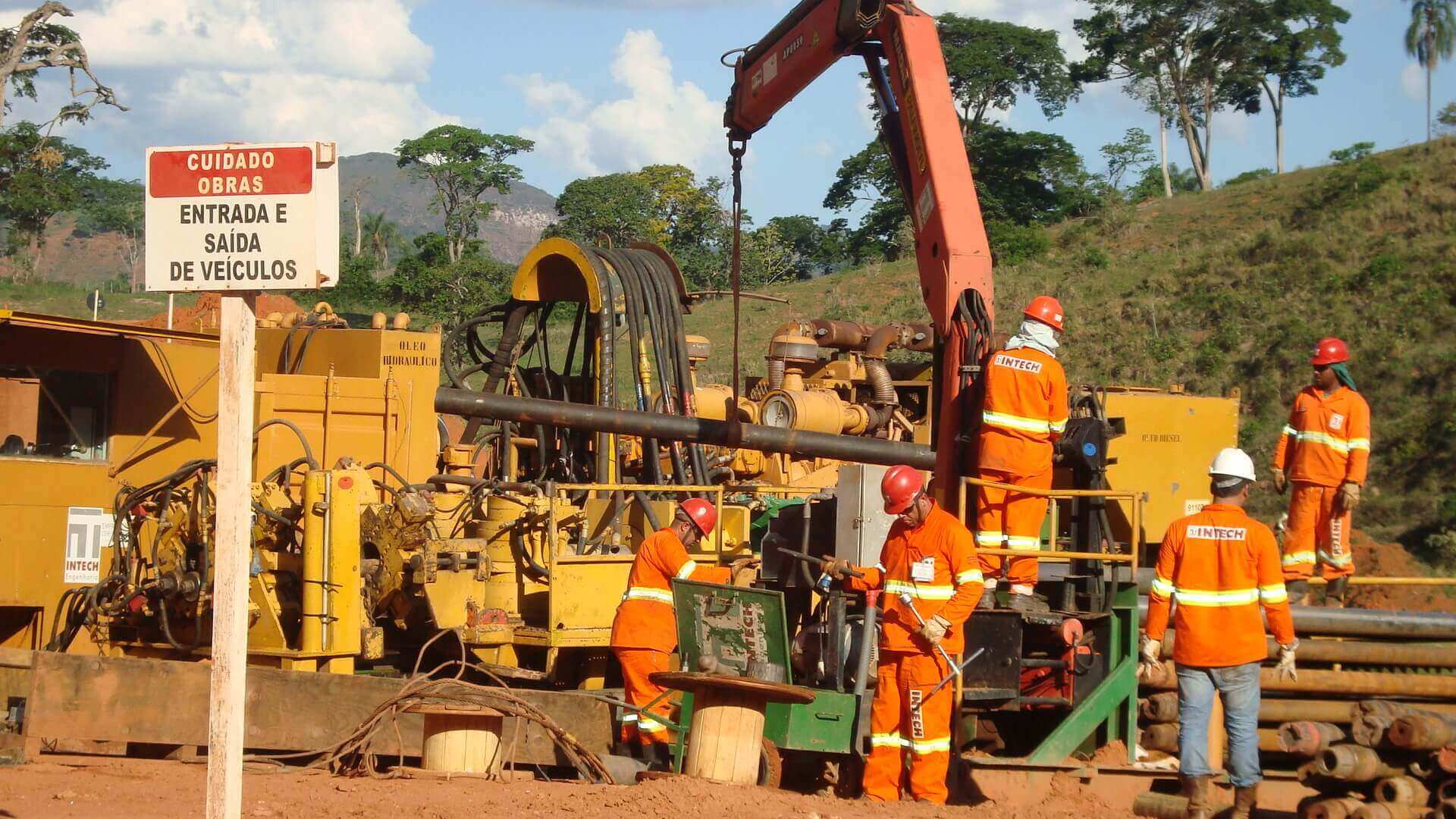

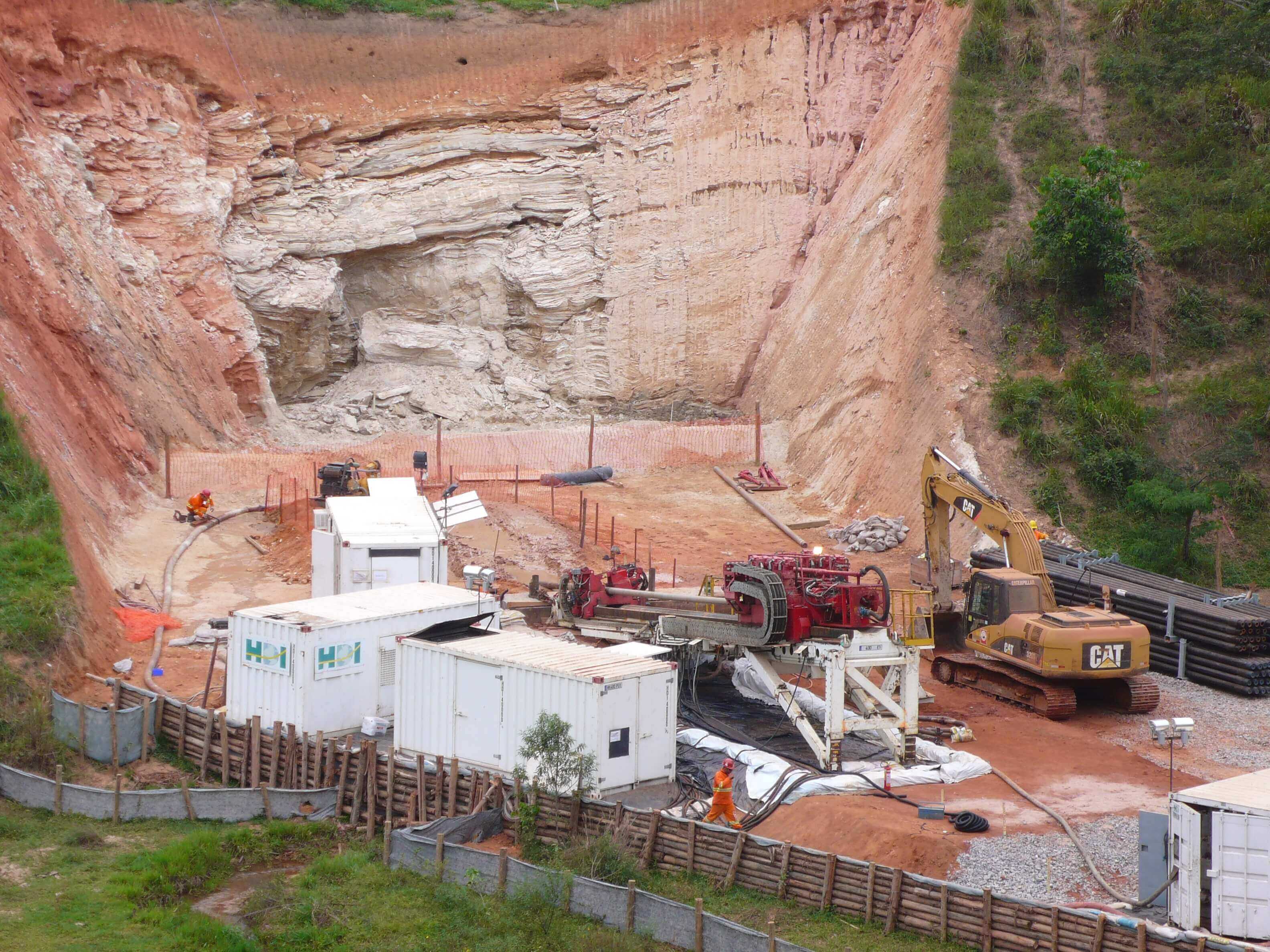

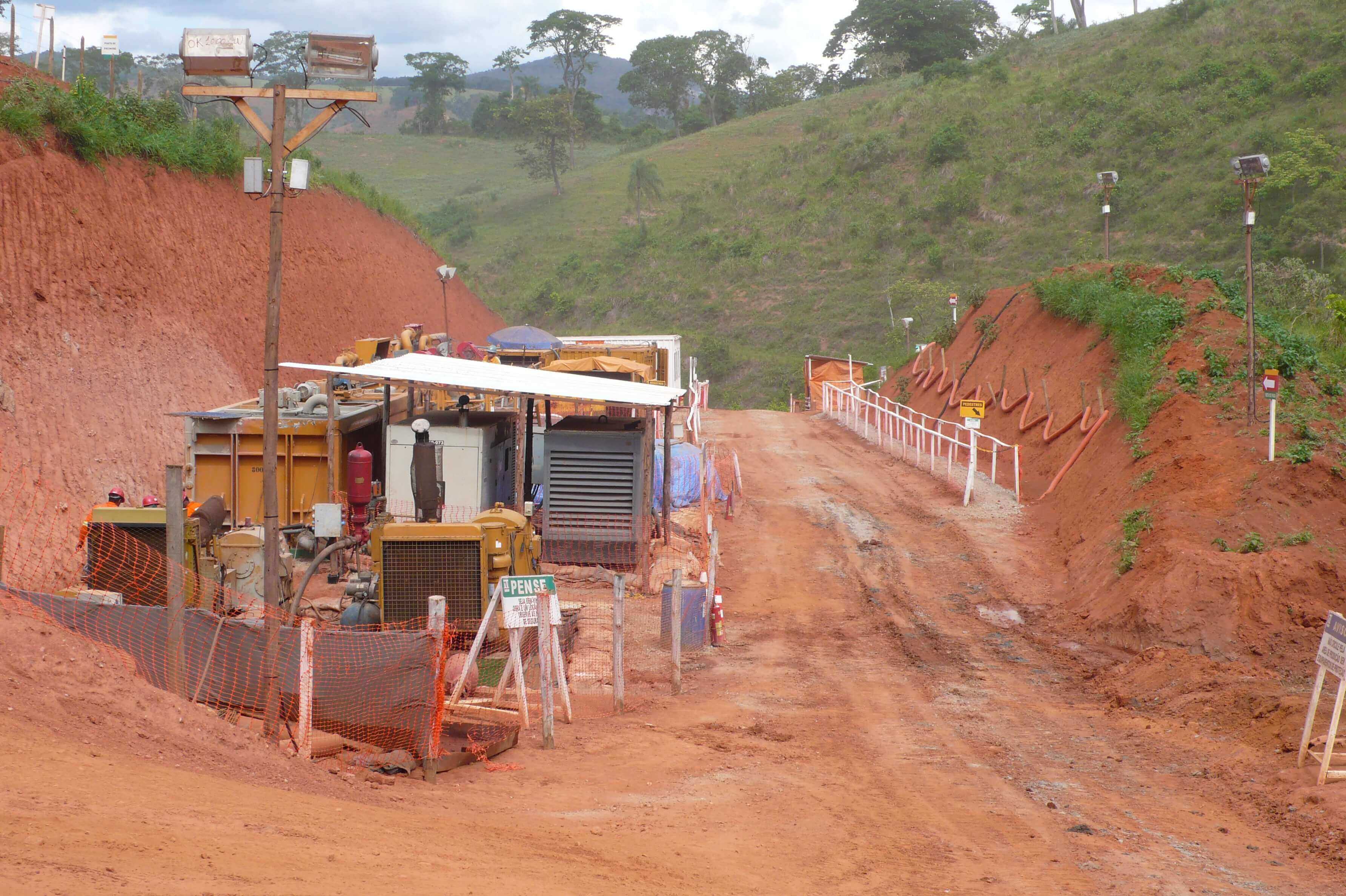

Itabira A

Executar um cruzamento sob um maciço rochoso para complementação do Projeto de Construção e Montagem do Mineroduto Minas-Rio da Anglo American Destaque: Vencer o desafio de executar um cruzamento em um maciço rochoso de um mineroduto respeitando, com pequena margem de tolerância, a declividade máxima especificada de 15%.

Destaque:
Construção:
Cliente: Anglo American Minério de Ferro Brasil S.A.
Local: Maciço Rochoso denominado Santa Maria do Itabira A
Execução: cruzamento em maciço rochoso
Furos: 1 furo Ø36"x536m
Tubo Condutor: Ø26"+Ø4"

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

Itabira B

Executar um cruzamento sob um maciço rochoso para complementação do Projeto de Construção e Montagem do Mineroduto Minas-Rio da Anglo American Destaque: Vencer o desafio de executar um cruzamento em um maciço rochoso de um mineroduto respeitando, com pequena margem de tolerância, a declividade máxima especificada de 15%.

Destaque:
Construção:
Cliente: Anglo American Minério de Ferro Brasil S.A.
Local: Maciço Rochoso denominado Santa Maria do Itabira A
Execução: cruzamento em maciço rochoso
Furos: 1 furo Ø36"x323m
Tubo Condutor: Ø26"+Ø4"

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

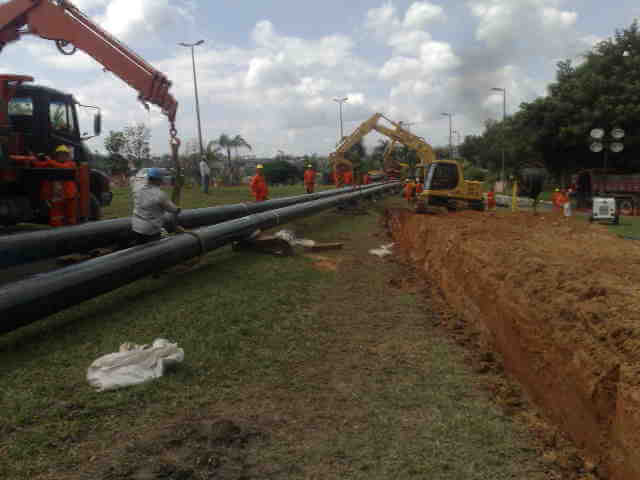

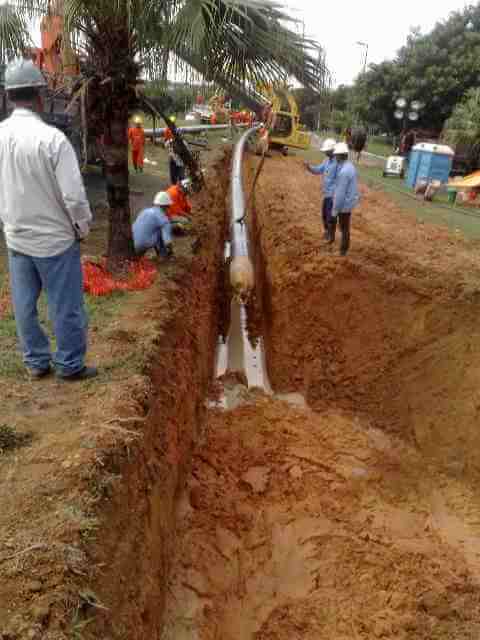

Gasoduto Projeto Vale do Aço

Execução de 28 cruzamentos na obra de construção de montagem do gasoduto Projeto Vale do Aço para instalação de tubo de aço carbono DN 16” e tubo camisa de PEAD DN 110mm para passagem de fibra ótica.

Destaque: Puxamento de tubo de aço DN10”+110mm com máquina de médio porte em um furo de 360m.
Construção: 2009/2010
Cliente: GASMIG/Consorcio VALE DO AÇO
Local: - Ipatinga - MG
Execução: Cruzamentos sob rodovia e via férrea
Furos: DN 32”x 3. 637m
Tubo Condutor: Aço carbono DN = 16” e PEAD – DN 110mm

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

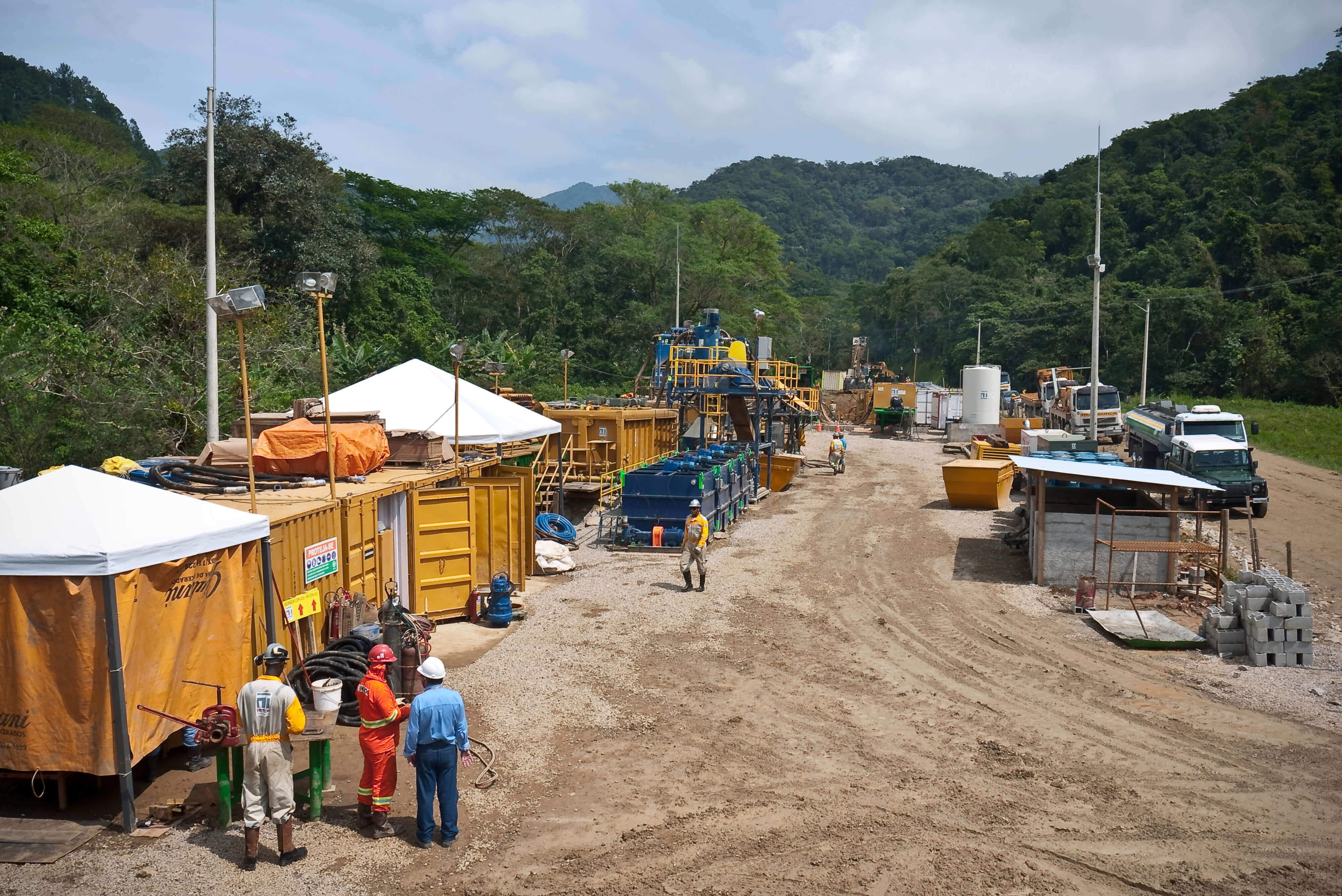

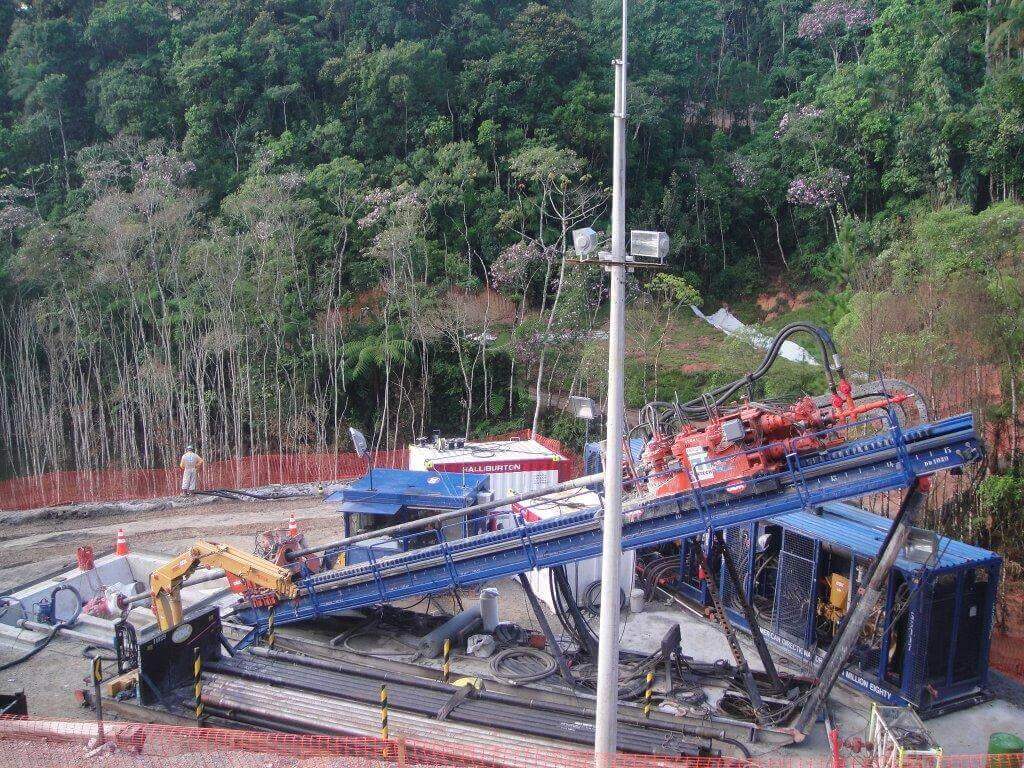

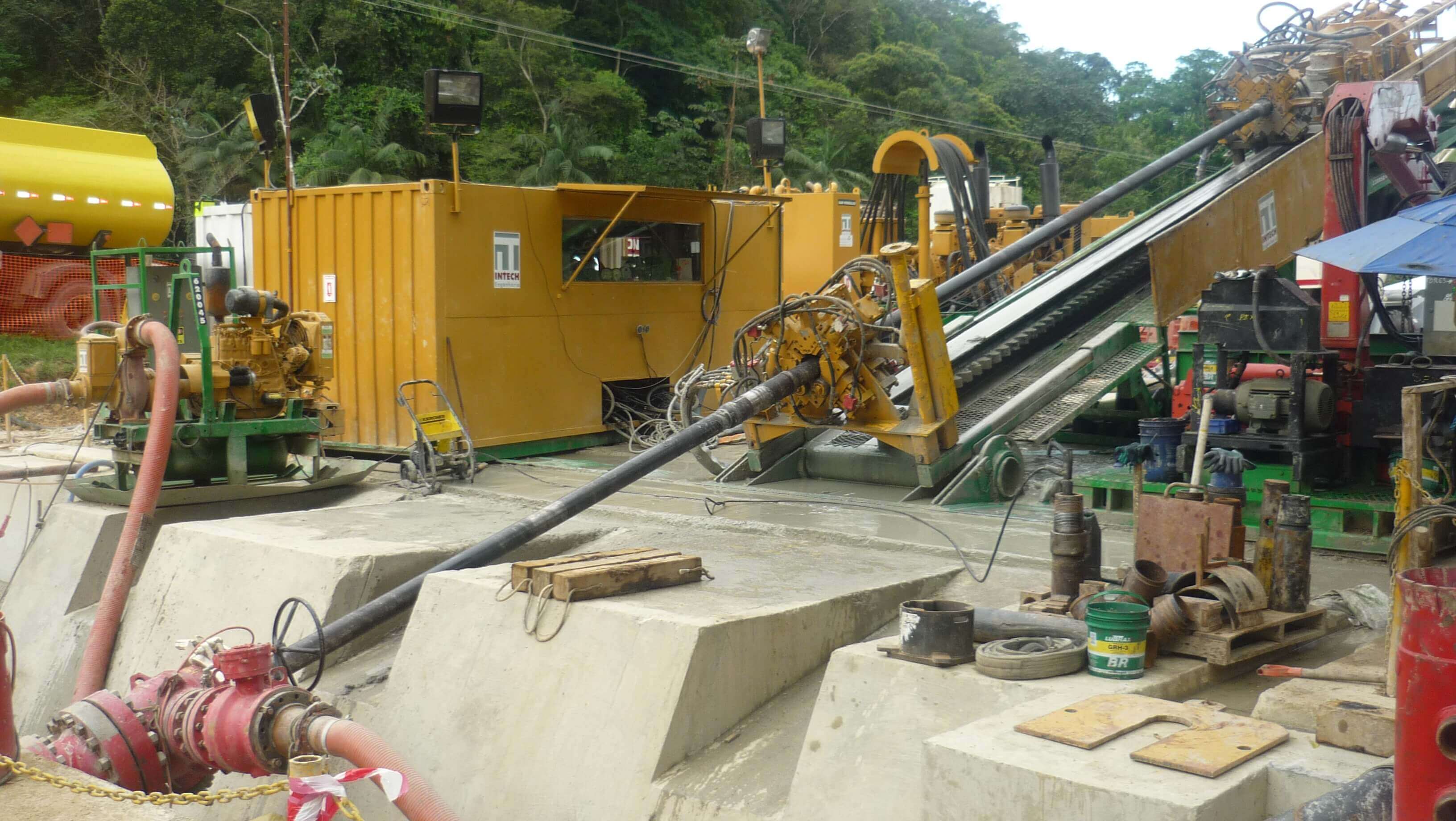

Unidade de Negócios e Produção da Bacia de Santos (UN-BS)

locação e execução de serviços de operação de duas sondas tipo “cross river” com capacidade de “pull back” de 200t e 400t para perfuração direcional horizontal na área da UO-BS.

Destaque: Perfurar 5000m da Serra do Mar com dois equipamentos de perfuração horizontal direcional trabalhando simultaneamente em solo caracterizado como gnaisse e com interceptação dos dois furos
Construção: 2009
Cliente: Petrobras
Local: - Caraguatatuba - SP
Execução: Cruzamento para o projeto GASTAU II
Furos: DN – 9⅞" x 3540 m
Tubo Condutor:

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

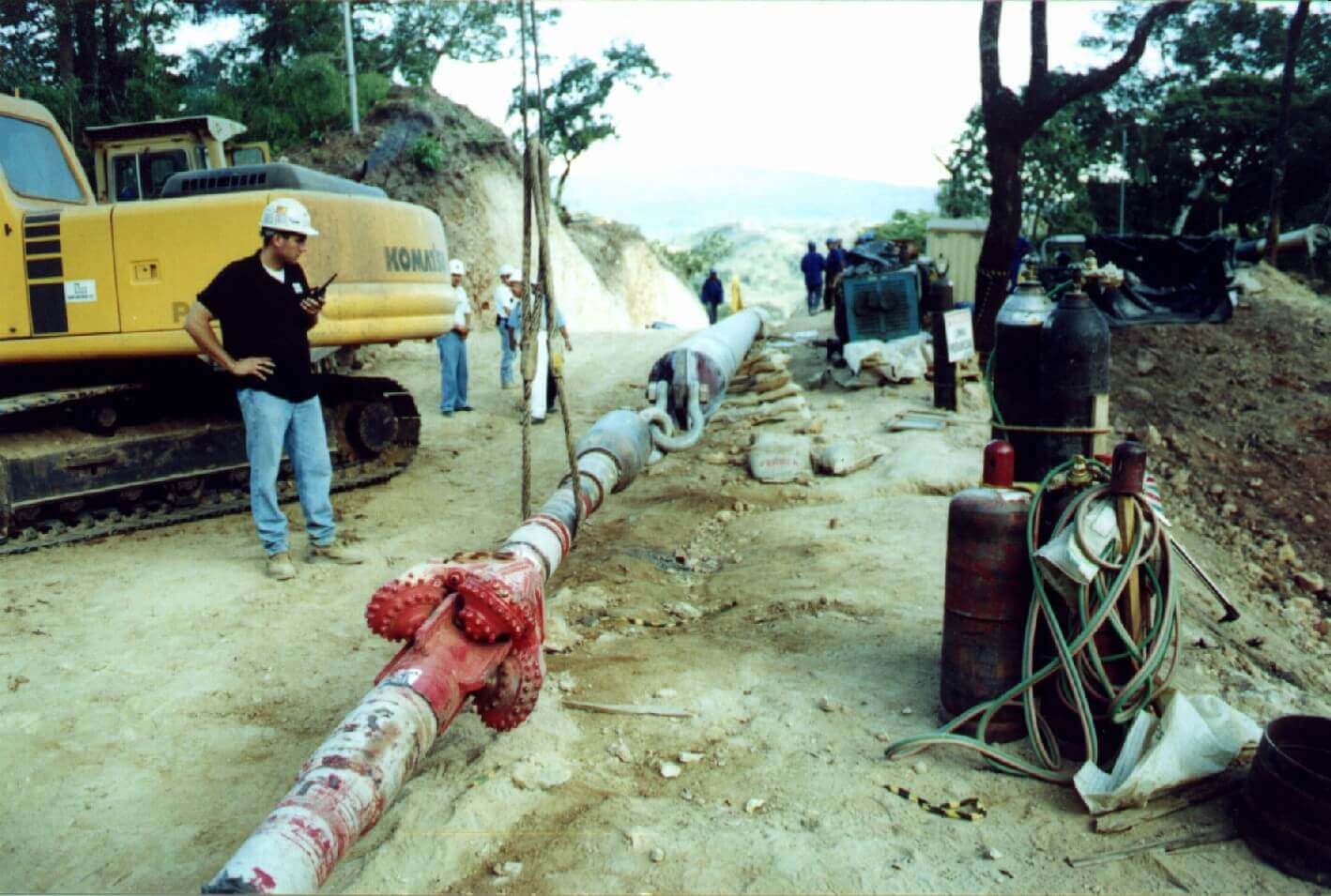

Bolívia-Brasil

Instalação de dutos do gasoduto Bolívia-Cuiabá, sob as Serras: Piraputanga, Palmeira e Cachoeirinha na região de Cáceres no Mato Grosso, Região de preservação ambiental.
Destaque: Perfurar grandes diametros (30”) em grandes extensões, em rocha muito dura e abrasiva (quartzito com dureza de 32.000 Psi).
Construção: Ago.2000 – Mai.2001
Cliente: Gasocidente do Mato Grosso
Local:
Execução: Serras: Piraputanga, Cachoeirinha e Palmeira
Furos: DN = 30" x 850 m, DN = 30" x 943 m, DN = 30" x 867 m
Tubo Condutor: Tubos de Aço Carbono DN = 18"

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

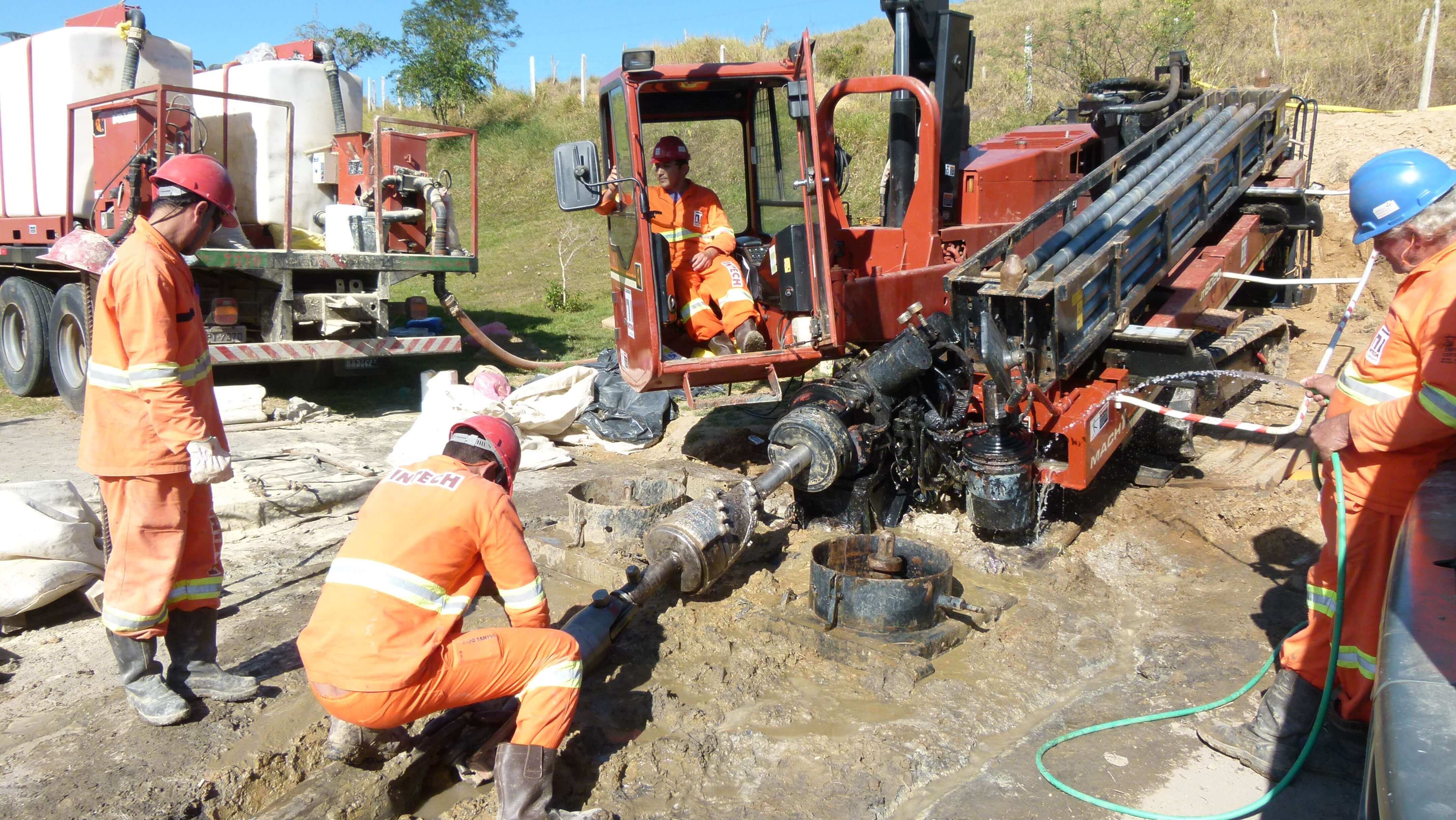

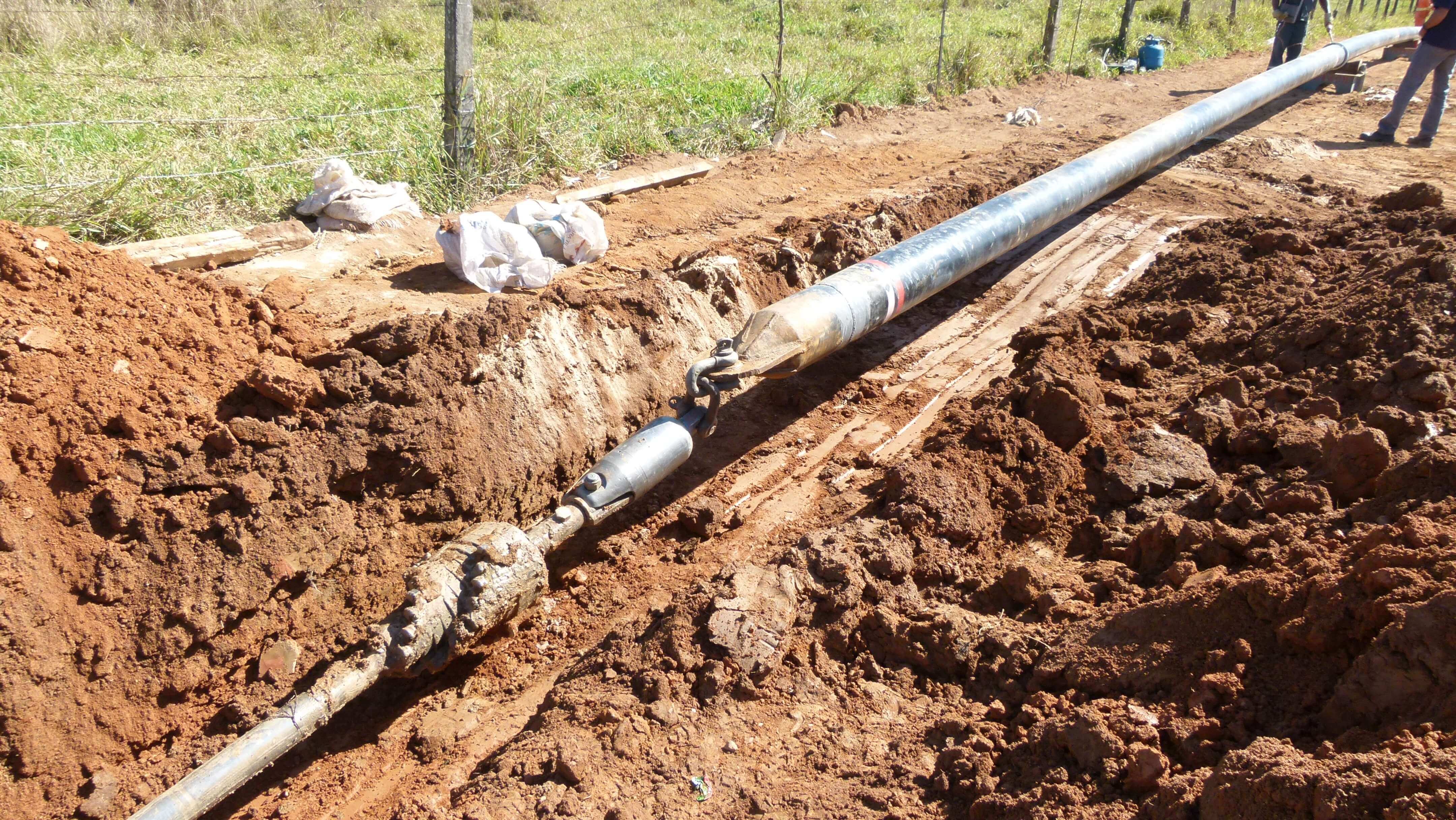

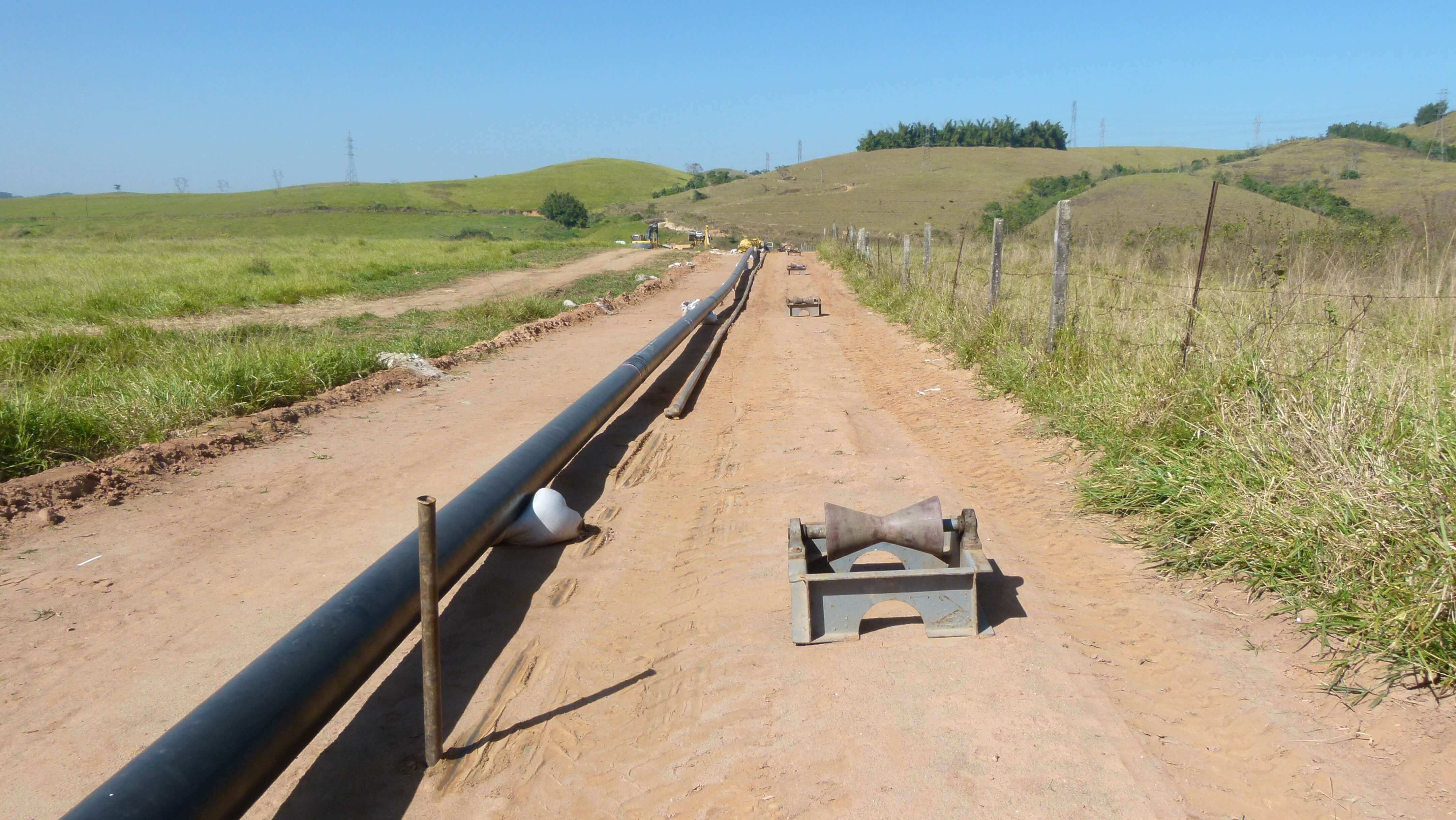

Rede de Gás para CEG Rio

Execução de travessia sob o rio Paraiba do Sul para instalação de rede de gás no Municipio de Itatiaia - RJ.

Destaque: Obedecer o recobrimento mínimo de 5 m projetado para o futuro alargamento e aprofundamento da calha do rio. Perfuração executada em solo muito duro o que determinou a utilização de motor de fundo e broca tricônica em equipamento de médio porte, ferramentas normalmente utilizadas em equipamentos de grande porte.
Construção: 2011
Cliente: : CEG RIO/GASINDUR
Execução: travessia sob o Rio Paraiba do Sul
Furos: DN = 20” x 300
Tubos Condutores: Aço Carbono DN = 10'’

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

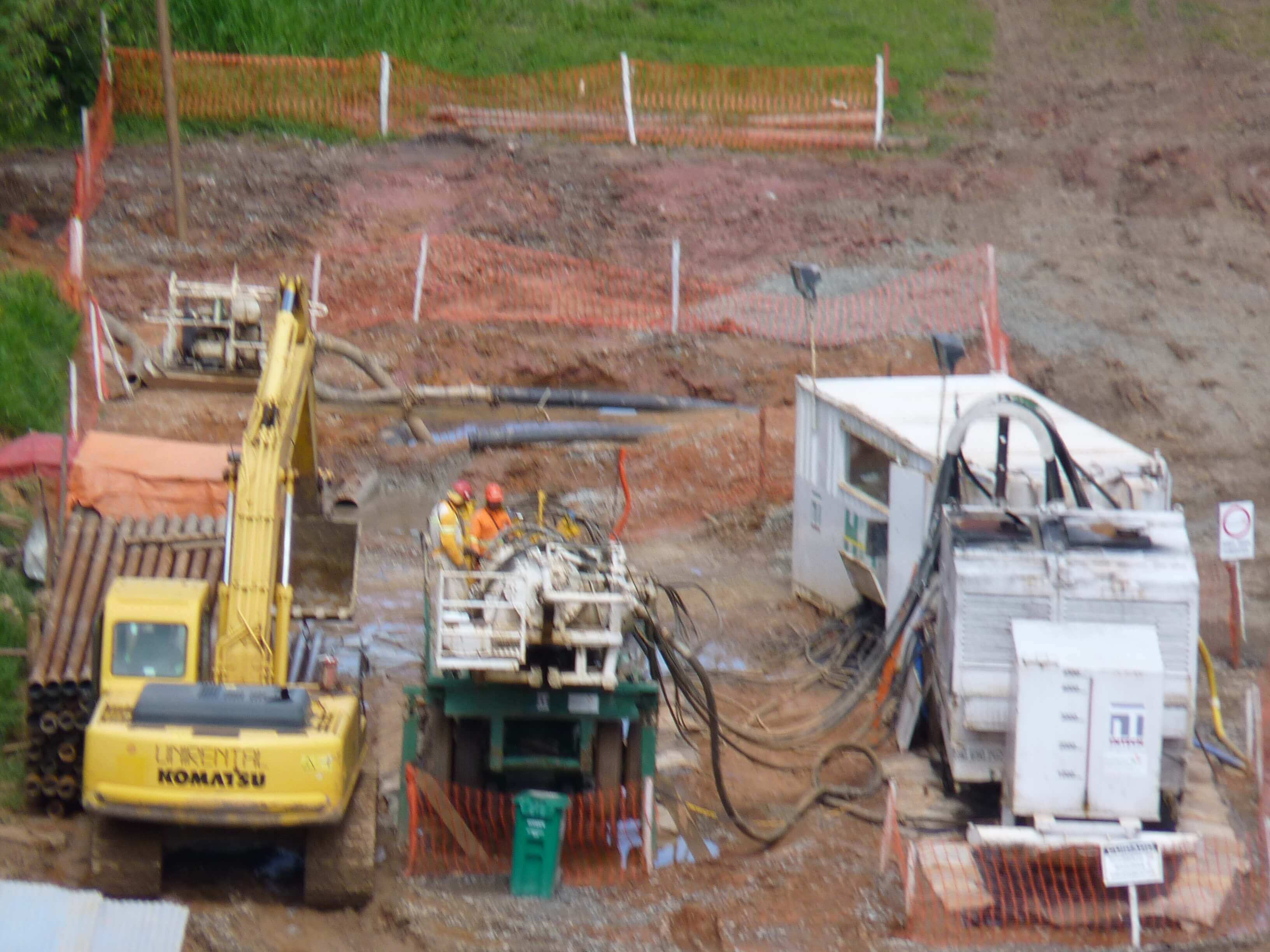

Estação de controle de Gás (GASPAL II) - SP

Executar travessia pelo método de Perfuração Horizontal Direcional, no Gasoduto Guararema - Estação de controle de Gás (GASPAL II), obra da Transportadora Associada de Gás S.A. – TAG, para instalação de tubos de aço carbono Ø22” para condução de gás e de PEAD Ø110mm para passagem de fibras óticas.

Destaque: Executar travessia em zona urbana sob o rio Tietê em solo misto caracterizado como arenoso, argiloso e rochoso (granito gnaisse).
Construção: 2010/2011
Cliente: PETROBRAS/GALVÃO ENGENHARIA
Local: - MOGI DAS CRUZES - SP
Execução: Rio Tietê – KM 26 e 34
Furos: DN – 36" x 1527m
Tubo Condutor: Aço Carbono DN = 22" + 4"

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

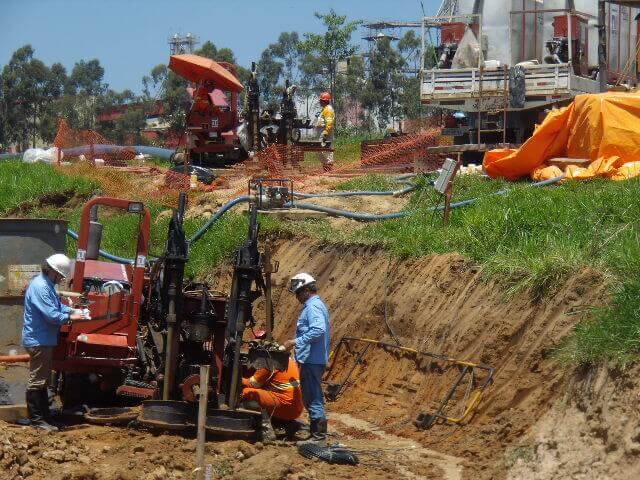

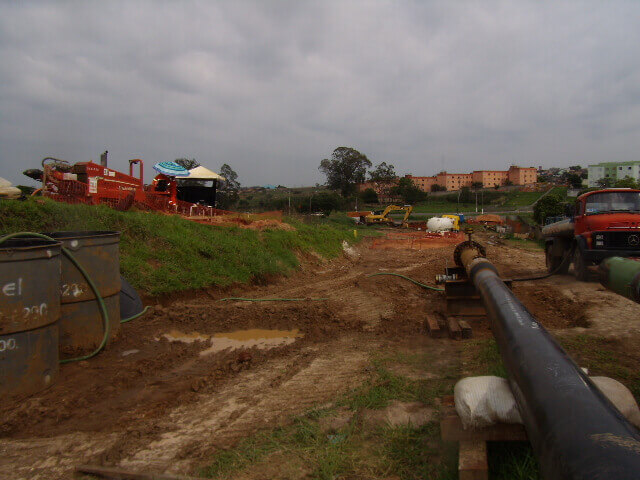

Manutenção de gasoduto e oleoduto

Execução de quatro travessias sob o Córrego dos Patos na obra de Construção e manutenção de oleodutos e gasodutos, na região de São Paulo e Centro Oeste para instalação de tubos de aço carbono DN – 6”, DN=10’, DN=14”, DN=16”.

Destaque: Execução de 4 cruzamentos em faixa de domínio da Petrobras com grande incidência de linhas em operação o que determinou a utilização do sistema de navegação Steering Tool e ParaTrack em máquina de médio porte. Perfuração executada em solo de grande dureza, o que determinou a utilização de motor de fundo.
Construção: 2010
Cliente: PETROBRAS/CONSORCIO NM DUTOS - OSBRA
Local: - Campinas - SP
Execução: Travessias sob o Córrego dos Patos
Furos: DN 12”x 222m + 22”x 238m + 26”x 272m + 38”x 269m
Tubo Condutor: Aço carbono DN = 6”, DN = 10, DN = 14”, DN = 16”

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

Canal Summit – Gasoduto GASAN II

Executar uma travessia sob o Canal Summit no Municipio de São Bernardo do Campo – SP para instalação de tubos de aço carbono API 5L X70, Ø22" e tubo camisa para fibras óticas de aço carbono API 5L Gr. B sch 80, Ø4" no gasoduto GASAN II, obra da TAG –Transportadora de Associada de Gas S.A.

Destaque: Perfurar uma formação siltosa e argilosa muito dura com utilização de motor de fundo.
Construção: 2010
Cliente: Contreras
Local: km 38 do GASAN II – São Bernardo do Campo
Execução: Travessia sob o Canal Summit
Furo: Ø36" x 327m
Tubo Condutor: Aço carbono API 5L X70 Ø22"

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

Gasbel II

Executar duas travessias na obra de Construção e montagem do gasoduto Rio de Janeiro – Belo Horizonte – GASBEL II, para instalação de tubos de aço carbono API 5L X70 Ø18” para condução de gás e API 5L Gr B Ø4” para passagem de cabos de fibra ótica.

Destaque: Instalar um conjunto (“bundle”) de tubos de aço (Ø18”+Ø4”) em rocha caracterizada como biotita.
Construção: 2009 /2010
Cliente: TAG/AZEVEDO & TRAVASSOS
Local: - BARRA DO PIRAI - RJ
Execução: travessia sob RIO PIRAI
Furos: DN – 32” x 595m
Tubo Condutor: Aço Carbono DN = 18” + 4”

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

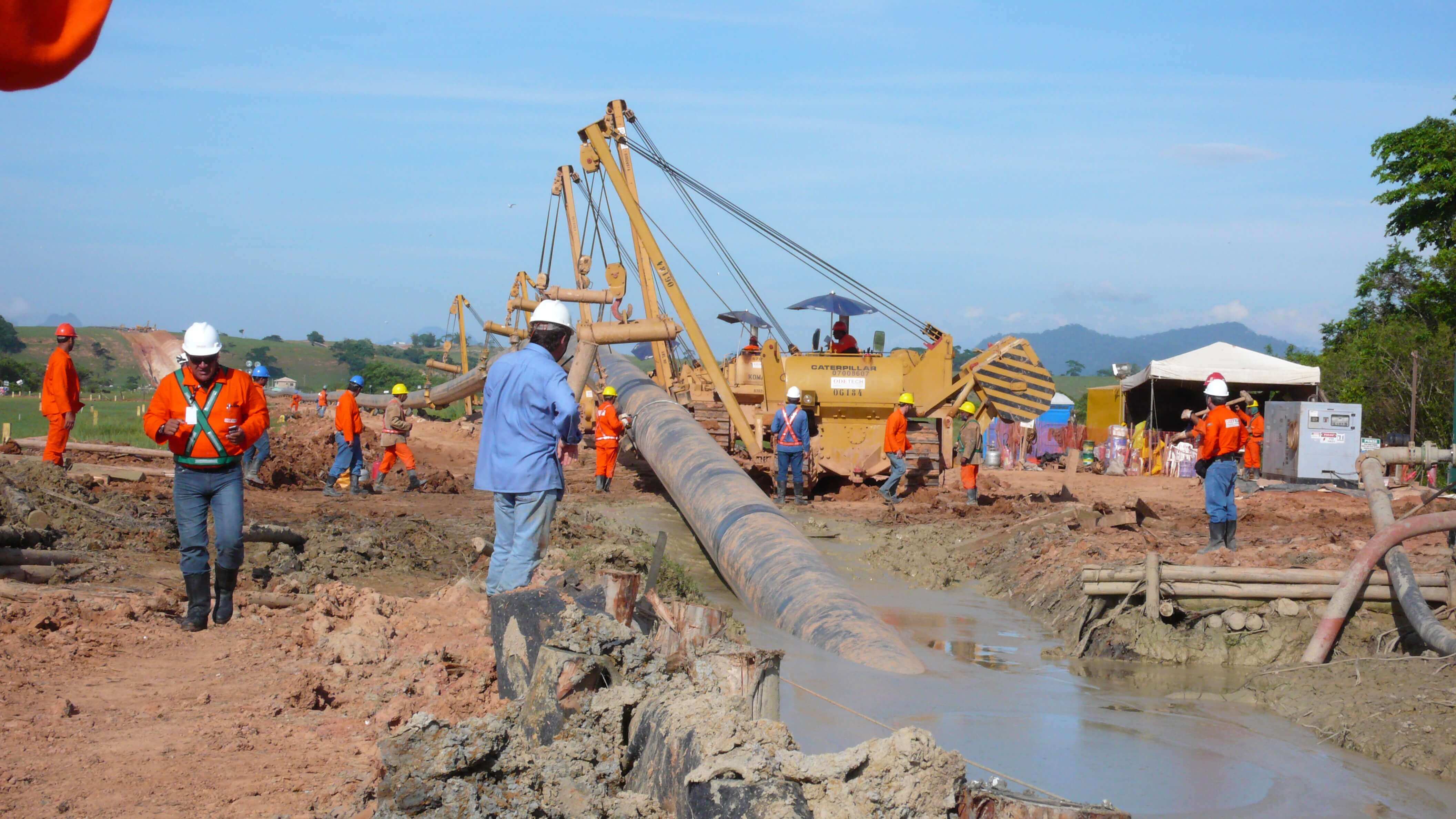

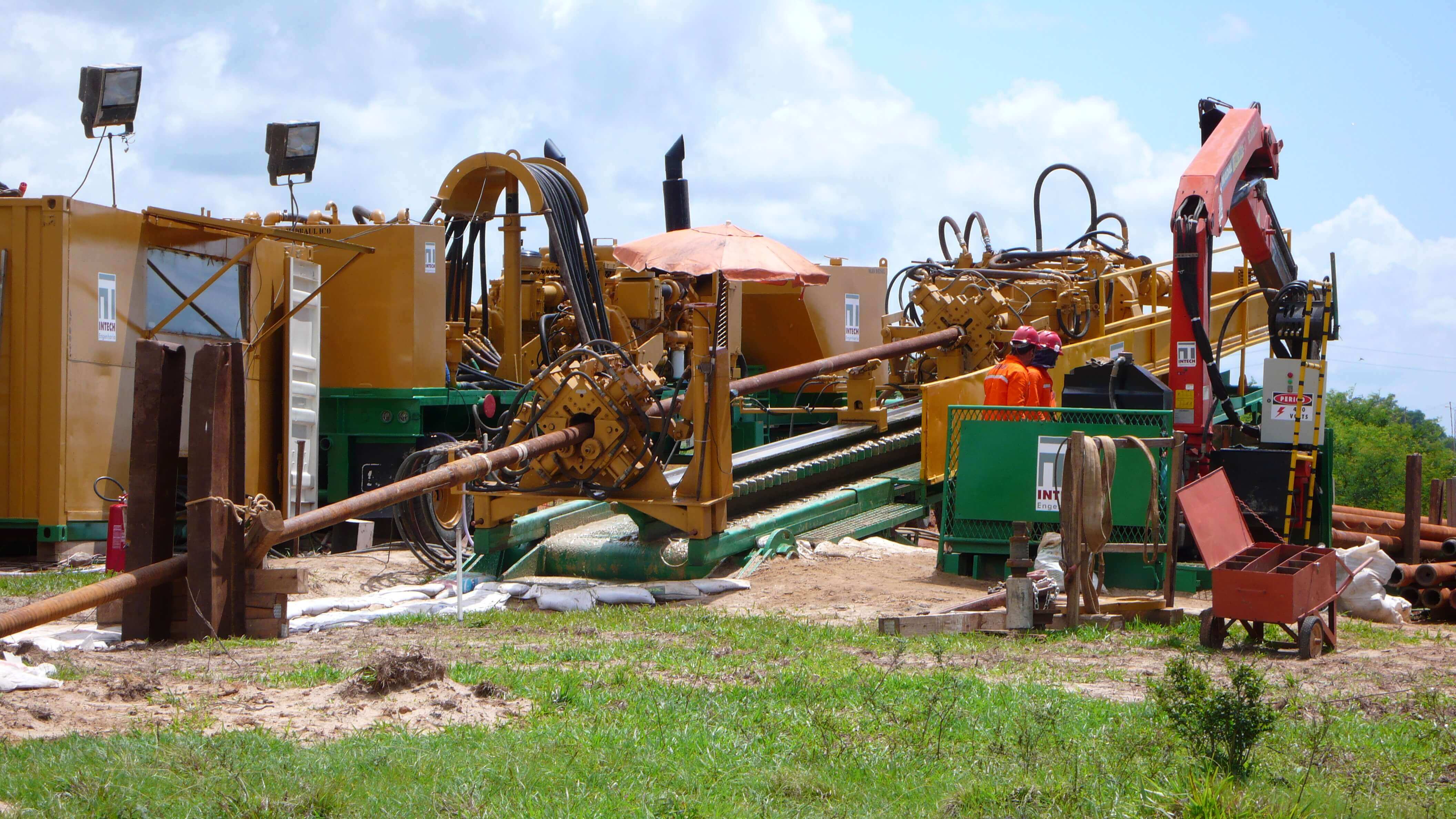

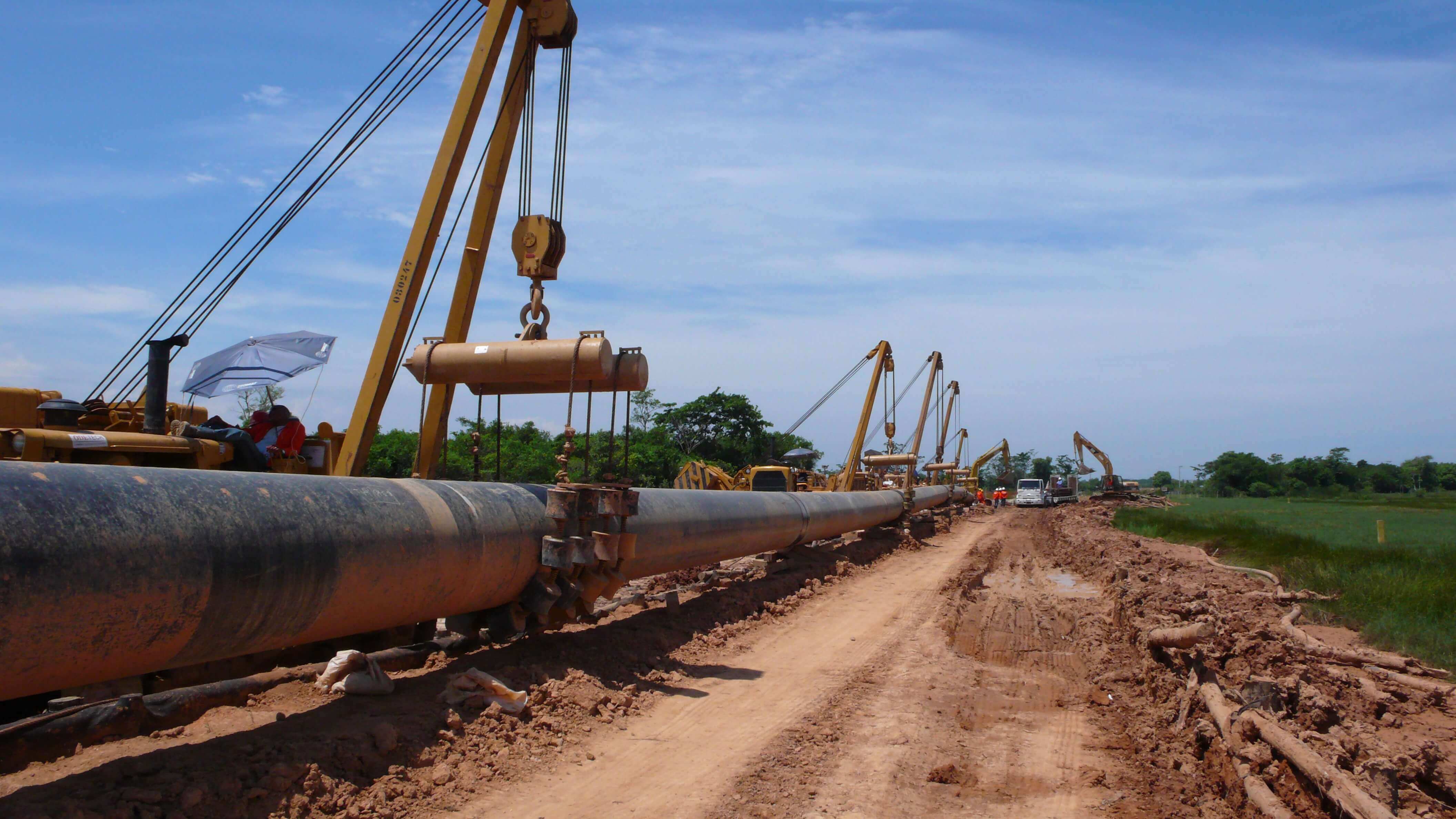

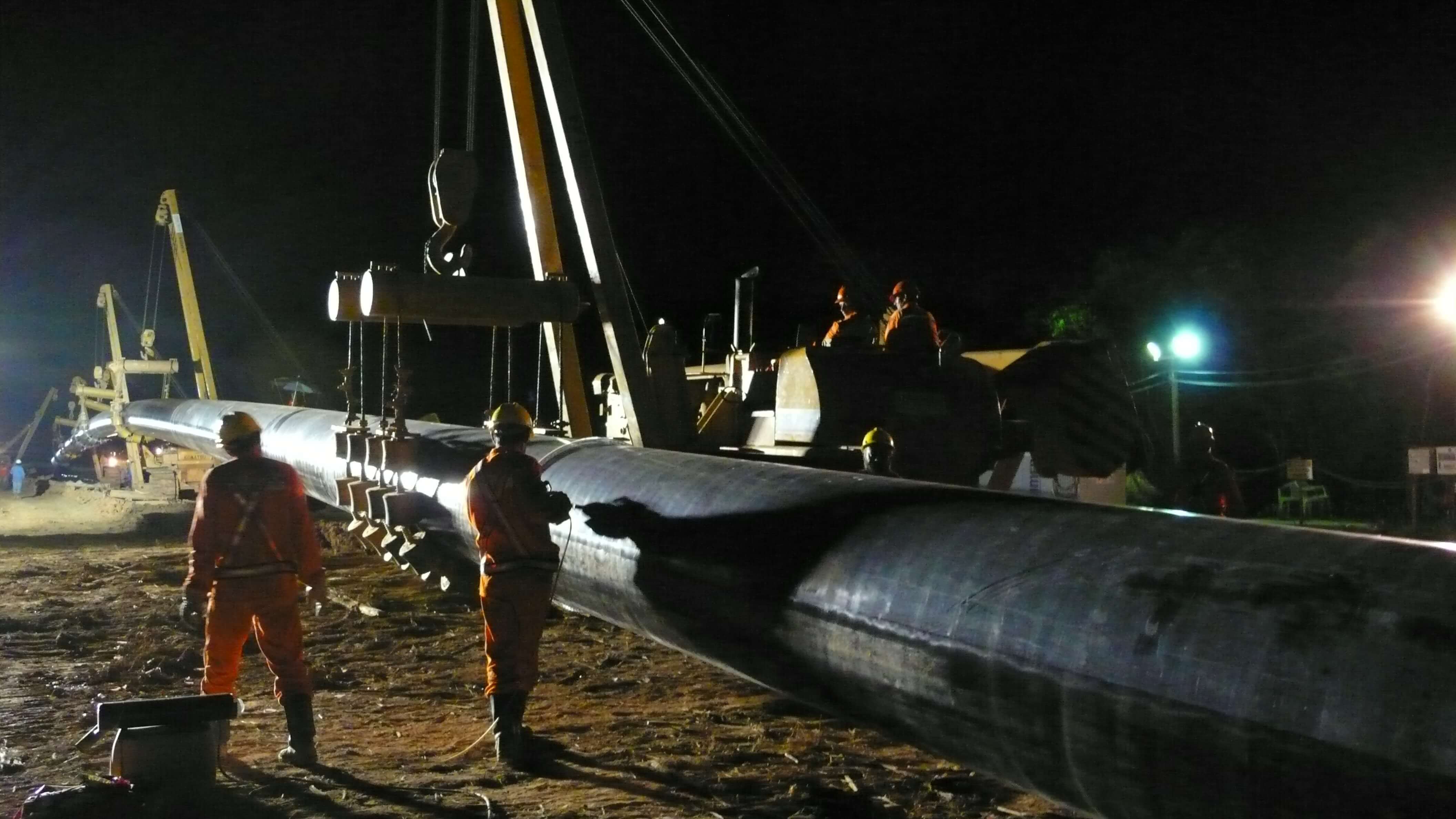

Gasoduto CABIÚNAS – REDUC – GASDUC III

Implantação de uma linha de dutos de aço carbono Ø 38” para condução de gás e Ø 4” para instalação de fibras ópticas, pelo método de Perfuração Horizontal Direcional sob os Rios Macaé e Canal Virgem Santa no gasoduto GASDUC III da PETROBRÁS.

Destaque: Tubulação de maior diâmetro já instalada no Brasil*– Ø 38” x 732 m, utilizando um sistema de controle de flutuação para reduzir a força de puxamento e os riscos de danos ao revestimento da tubulação durante a fase de puxamento. Manter um furo de Ø 54” estável, tendo havido, em razão das cheias provocadas pelas chuvas, a penetração de água no furo alargado. *atualizada em setembro 2011.
Construção: 2008/2009
Cliente: Consórcio ODEBRECHT-TECHINT
Execução: Travessia sob o Rio Macaé e Canal Virgem Santa, Rio Pirineus e Rio São João - RJ
Furos: DN – 54" x 732m e DN – 54" x 773m.
Tubos Condutores: Aço Carbono DN = 38''

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

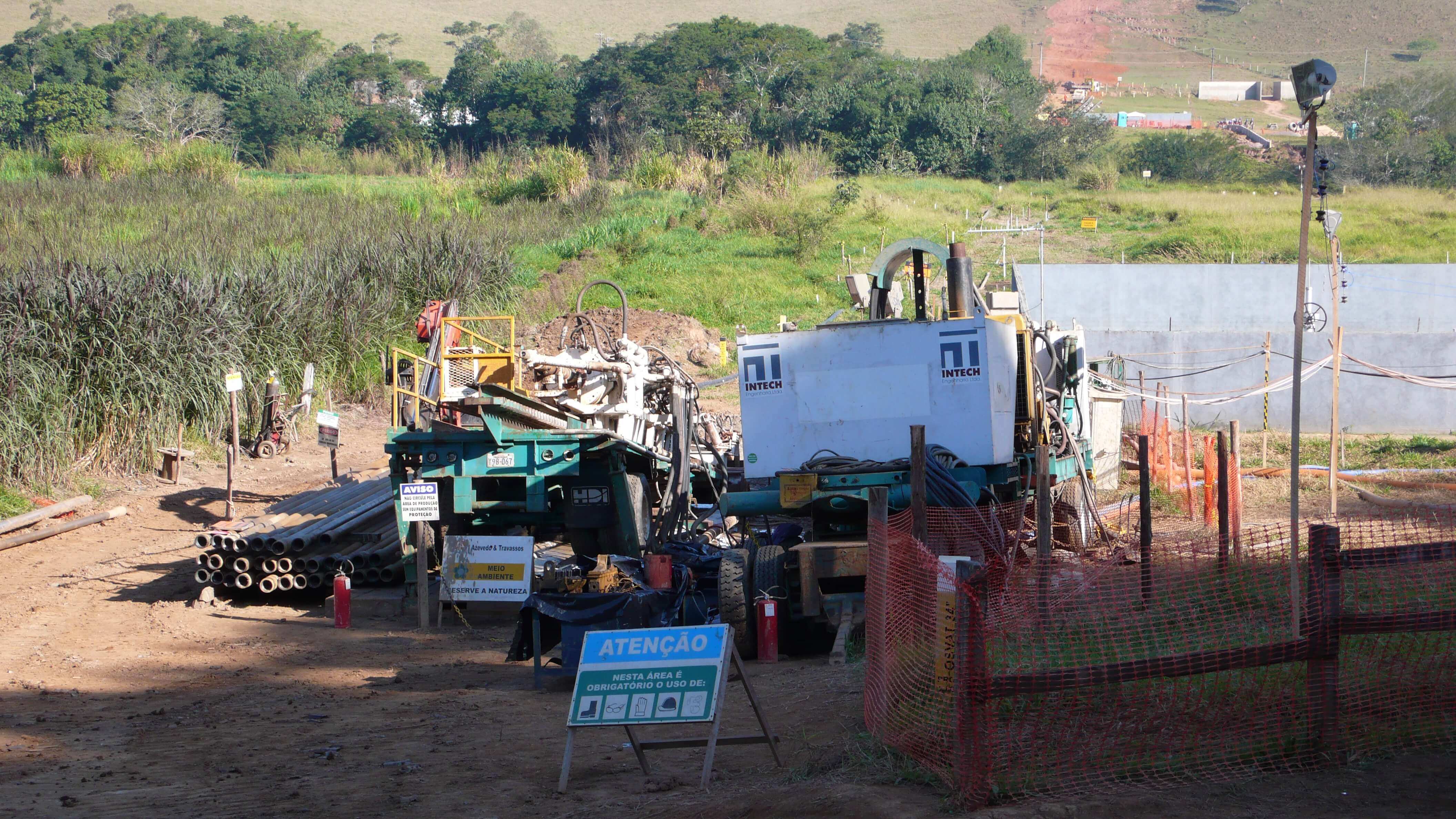

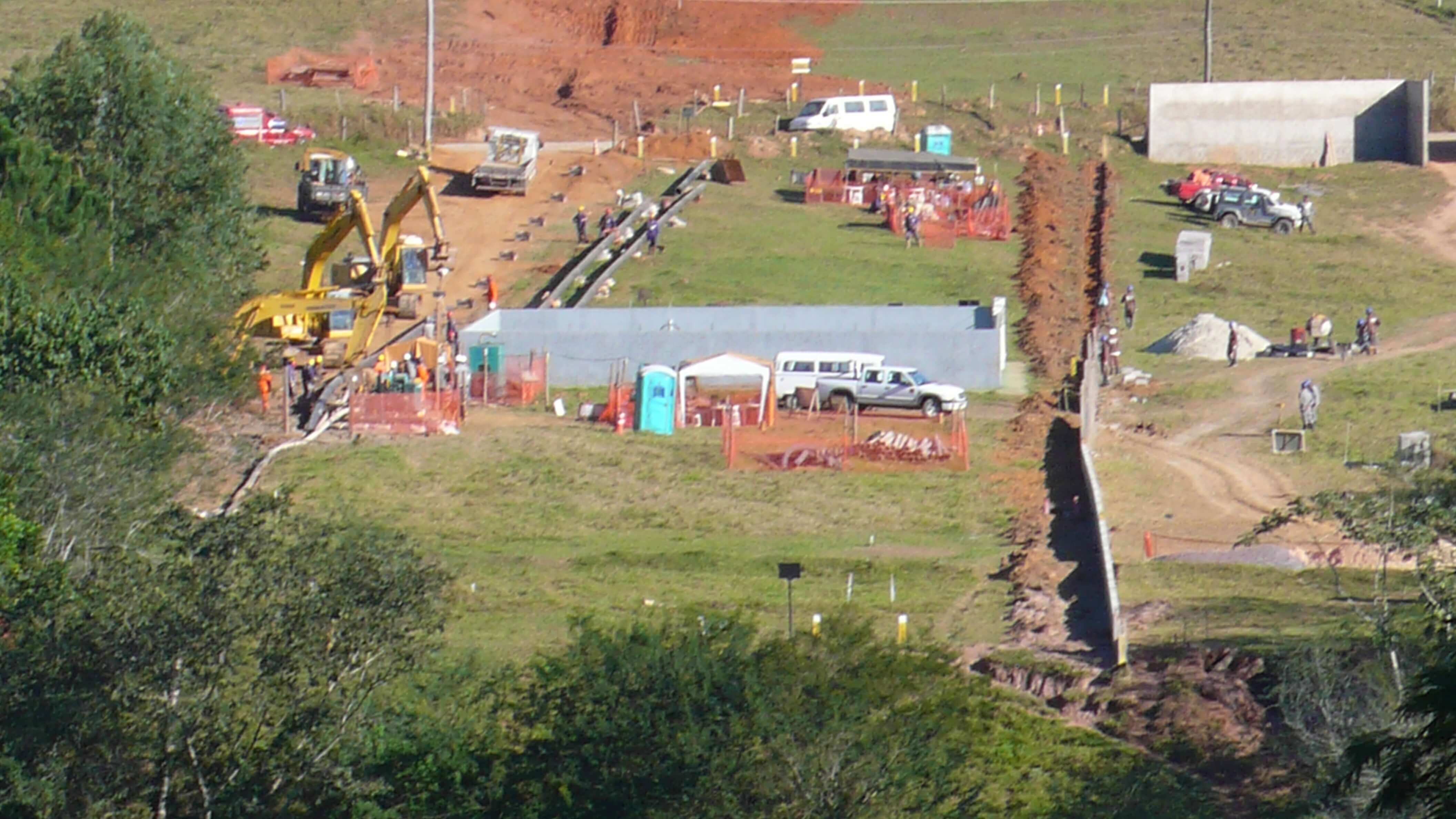

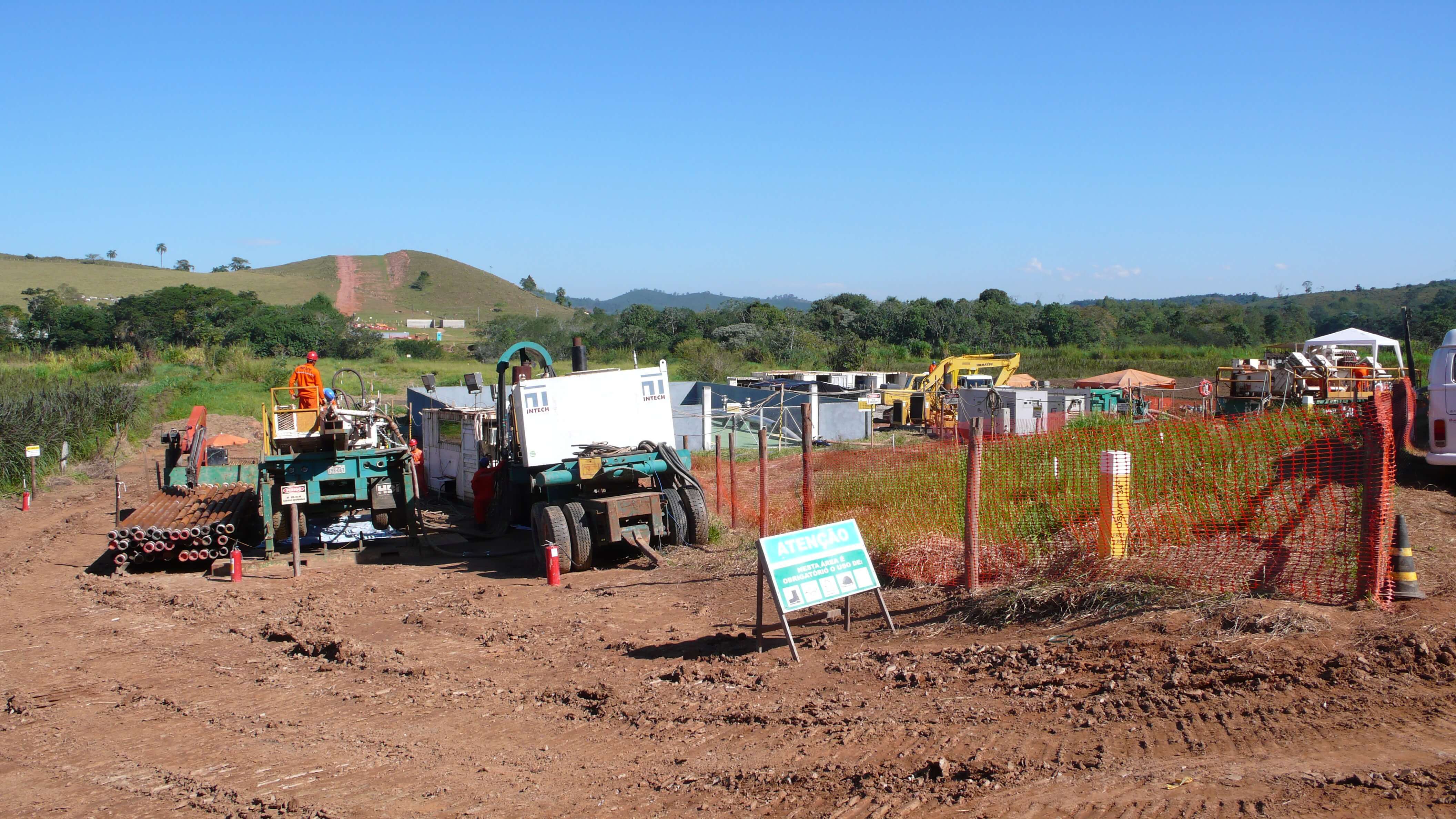

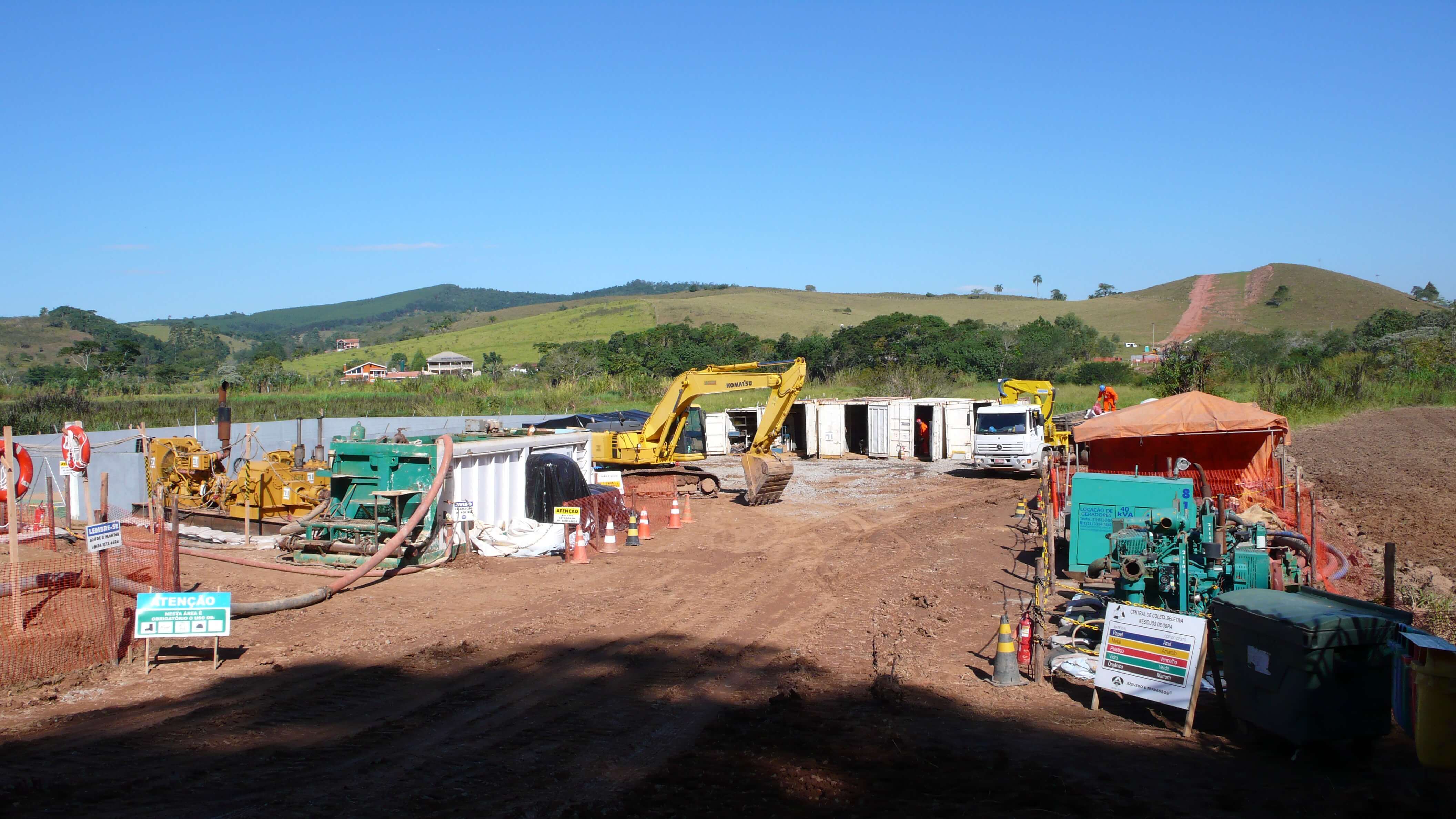

Gasoduto - REVAP-PQU

Instalação de uma linha de Ø 12” sob o Rio Paraíba do Sul na linha de dutos para transporte de hidrocarbonetos leves de Refinaria (HLR), entre a REVAP, em São José dos Campos e a RECAP em Mauá – SP.

Destaque: Perfurar um solo rochoso constituído predominantemente por gnaisse milonitizado, o que determinou a utilização de ferramentas especiais para perfuração em rocha.
Construção: 2008
Cliente: Petroquímica União / Azevedo & Travassos
Execução: Trecho REVAP-PQU sob o Rio Paraíba do Sul
Furos: DN = 24"x 339 m
Tubos Condutores: Aço Carbono DN = 12''

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

Gasoduto Aratu – Camaçari - BA

Execução de uma travessia sob o Rio Mangue e região alagada e um cruzamento sob a BR 324 e região alagada na faixa de domínio do Gasoduto Aratu- Camaçari – BA.

Destaque: Furo para instalação de tubulação de 110mm realizado com máquina de médio porte ao lado de furo 38” realizado com máquina de gande porte.
Construção: 2008
Cliente: PETROBRAS/Consórcio ODETECH-TECHINT
Local: - Gasoduto Cabiunas – Duque de Caxias – GASDUC II - RJ
Travessia: Travessia sob o Rio Macaé e Canal Virgem Santa /Rio São João e Rio Pirineus
Furos: DN 14”x 315m + DN 14” x 400m
Tubo Condutor: PEAD – DN 110mm

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

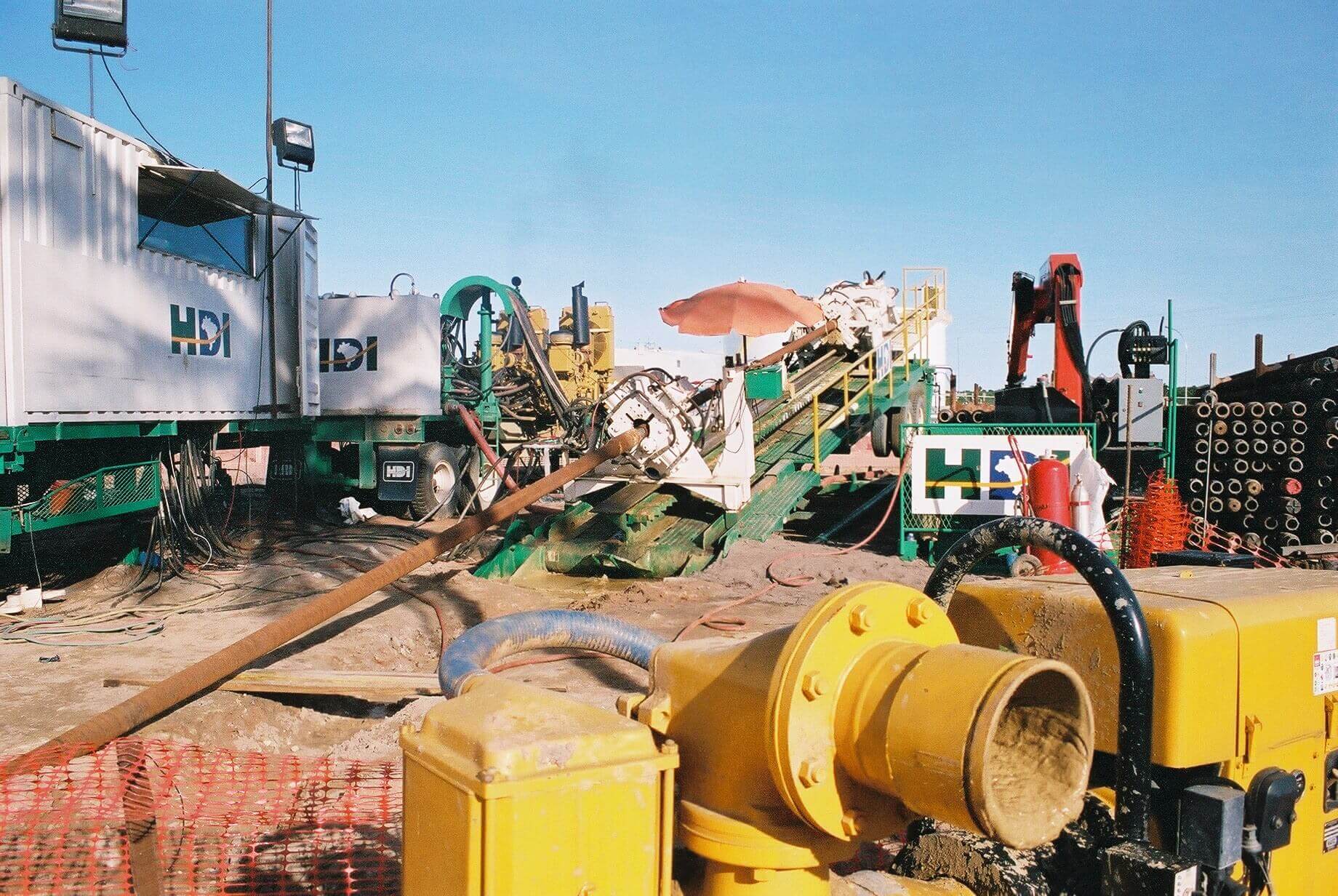

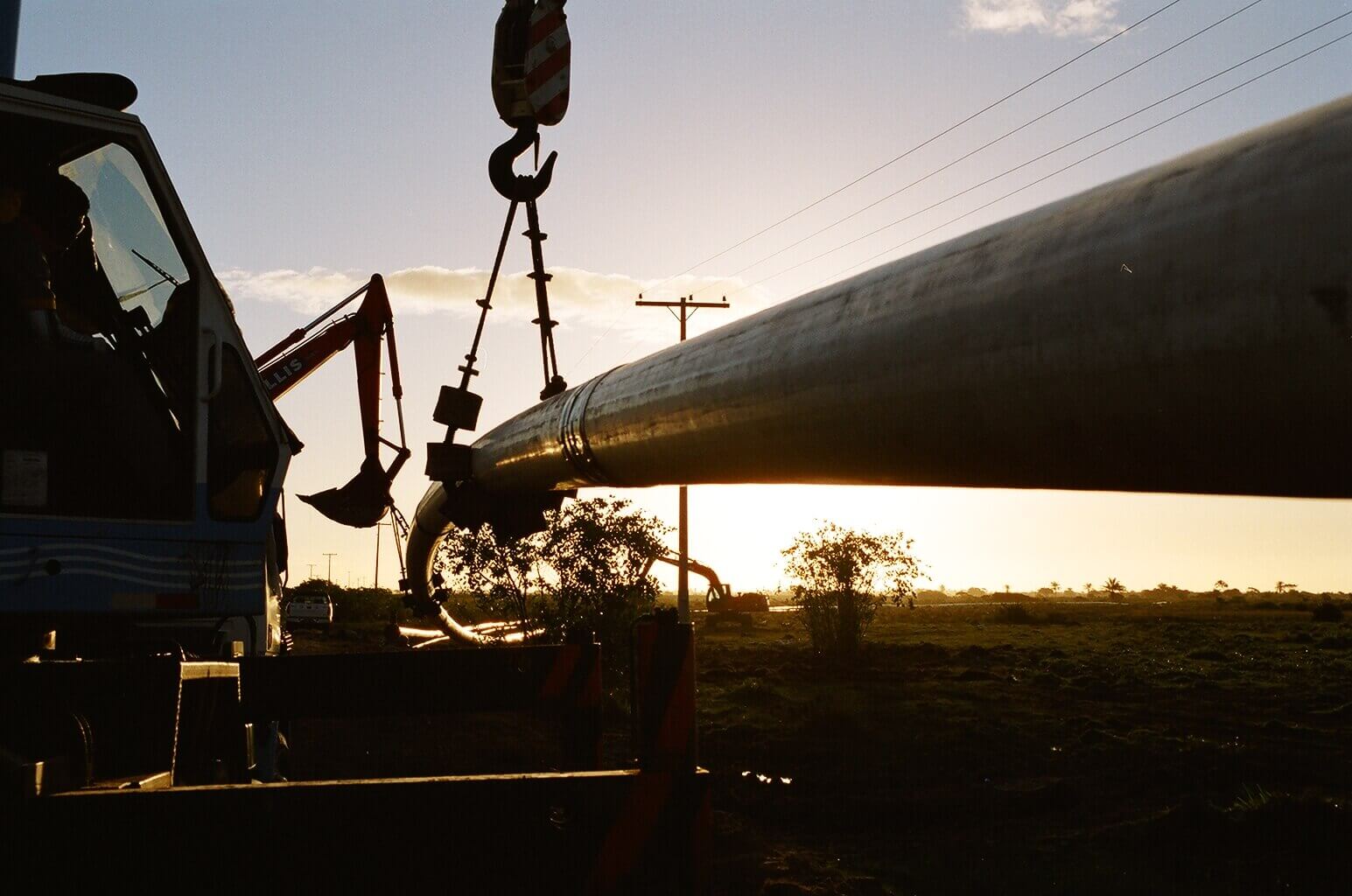

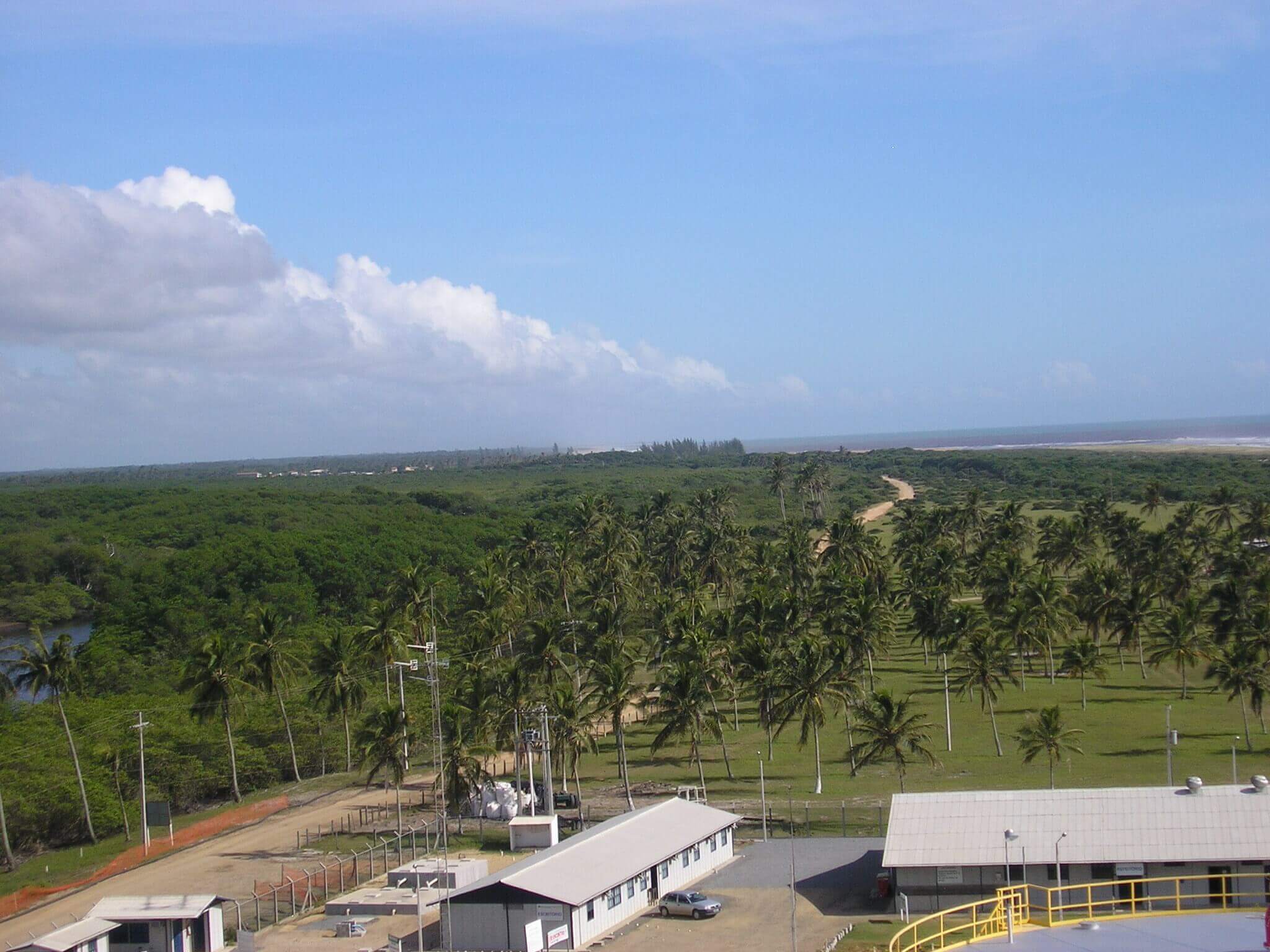

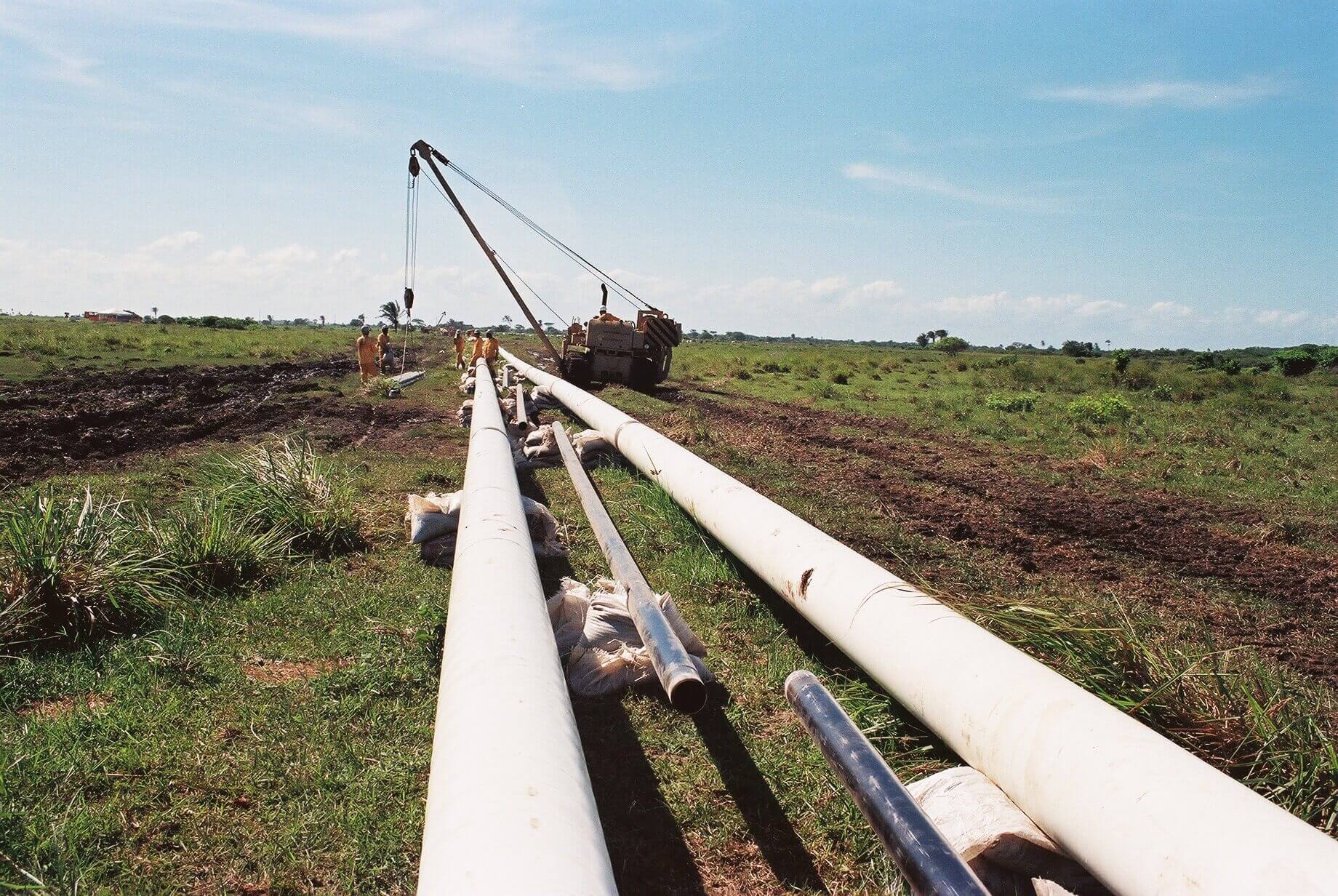

Terminal Norte Capixaba (TNC)

Execução de duas travessias sob o rio Barra Nova e manguezal para instalação do oleoduto que interliga o Campo de Fazenda Alegre (on shore) ao PLEM (off shore) do Terminal Norte Capixaba – ES.

Destaque: O primeiro - no trecho “on shore” – Em sua trajetória, entre a estação de Fazenda Alegre e o TNC, os dutos com diâmetro de 12” e 14” atravessaram uma área de preservação ambiental permanente - um manguezal densamente habitado por caranguejos, uma importante fonte de renda da população local e o Rio Barra Nova.
Construção: 2004 - 2005
Cliente: Petrobras / HDI
Execução: Travessia sob o Rio Barra Nova e Mangue - TNC - ES
Furos: Linha Norte DN = 28”x 852 m, linha Sul DN = 28”x 906 m
Tubos Condutores: Linha Norte Tubo de Aço Carbono DN = 14”, Linha Sul Tubo de Aço Carbono DN= (12” + 4”)

INSTALAÇÕES DE DUTOS EM CRUZAMENTOS - GÁS

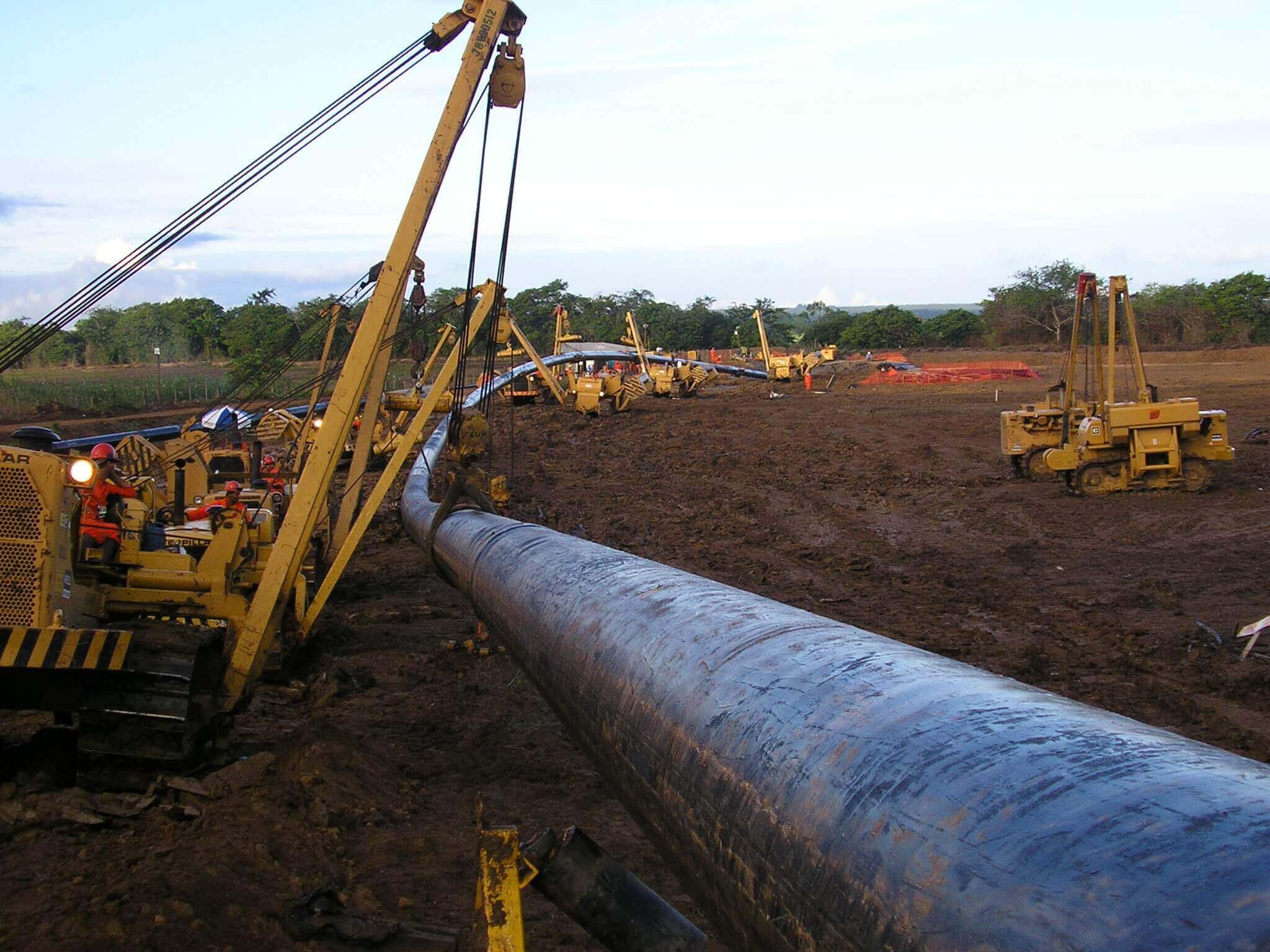

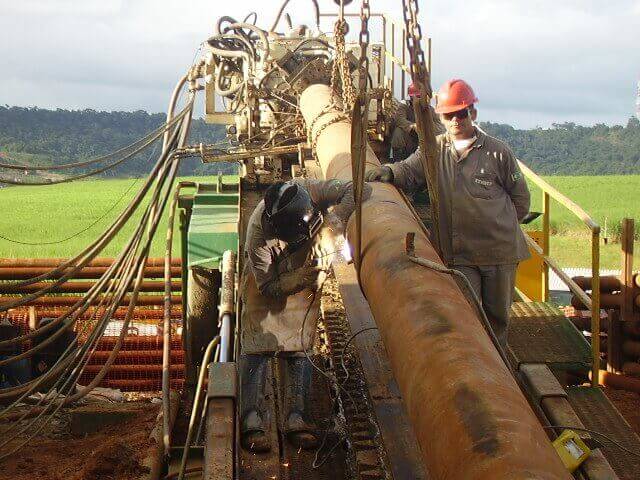

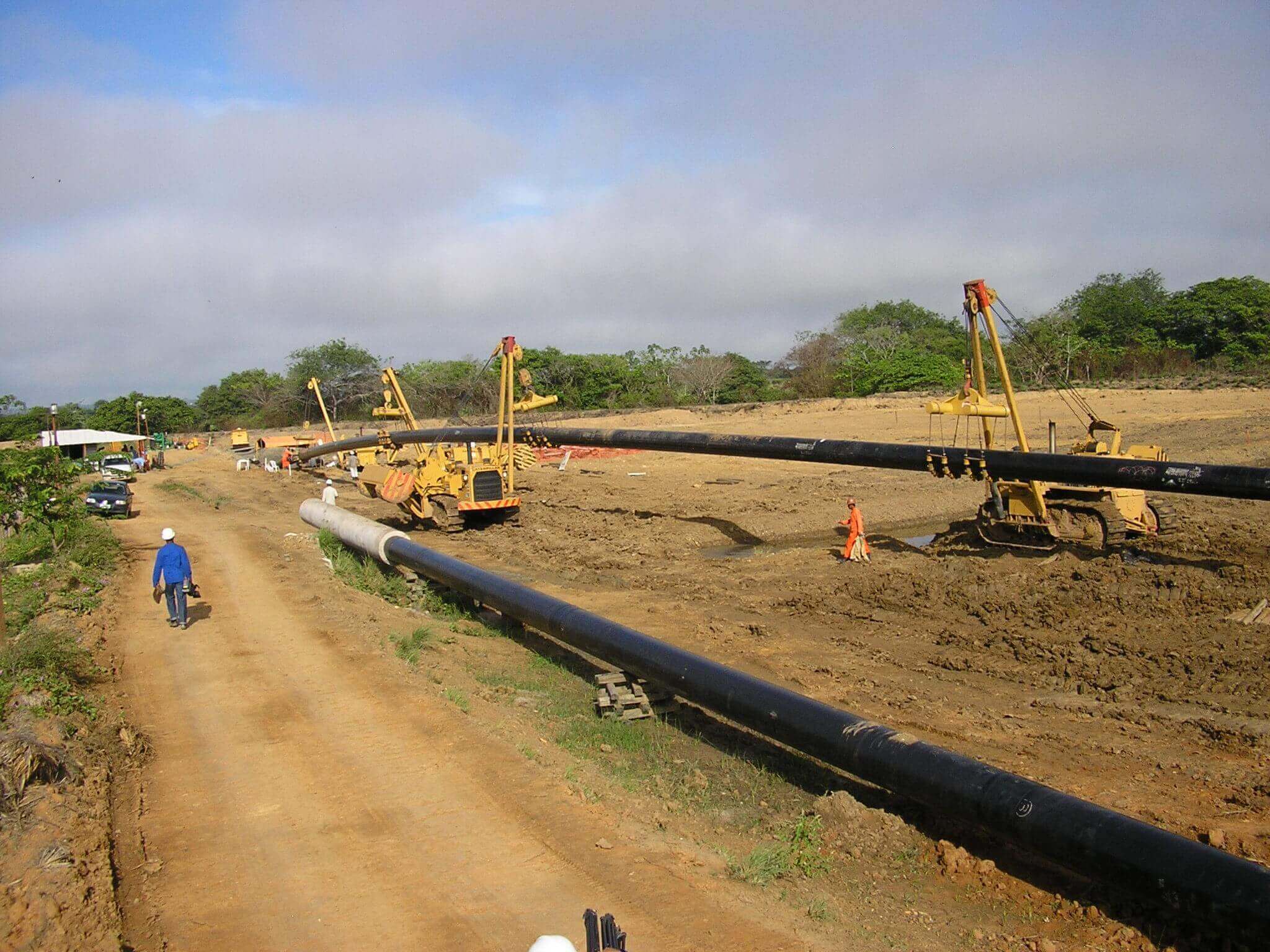

Malha do Nordeste II

Execução, por meio de perfuração horizontal direcional de duas travessias sob o rio São Francisco, no Spread 05 para ampliação do gasoduto Malha do Nordeste II.

Destaque: Esta obra apresenta três destaques importantes:
1 - A complexidade do apoio logístico necessário à realização dos trabalhos uma vez que os equipamentos de perfuração foram instalados em uma ilha fluvial (Ilha dos Mouras) o que determinou a mobilização de balsas, barcos, lanchas rápidas, guindastes, escavadeiras hidráulicas, entre outros equipamentos.
2 - A existência, na mesma faixa de domínio, de um etenoduto de 8” em operação. A presença de duas colunas de perfuração abandonadas causou grande interferência eletromagnética durante a perfuração do furo piloto.
3 - A presença de uma formação rochosa (não detectada pelos estudos geológicos) no Furo 01 determinando a utilização de alargadores especiais não previstos em parte da trajetória do furo.
Construção: 2004 - 2005
Cliente: NEDL – Construções de Dutos do Nordeste Ltda.
Execução: Travessia sob o Rio São Francisco - Ilha dos Mouras - AL/SE
Furos: Furo 1 - DN = 42” x 1.511m; Furo 2 - DN = 42” x 1.108 m
Tubos Condutores: Tubos de Aço Carbono DN = 26”
